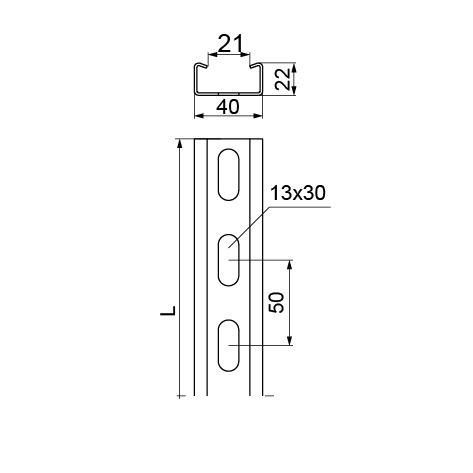

CWD40H22... U-Profil Verstärkt

1,2
Informationen

Zur Aufhängung von Leuchten und als Bauteil zur Befestigung von Kabelleitern und Kabelrinnen. Als Stützelement für folgende Ausleger: WWSR..., WW..., WWS/WWSO..., WU/WUO..., WWSN..., WS..., WZS..., WSZN... (Für Dicke ≥ 2 mm), WTL..., WWT..., WPL..., WPT...

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– für die Montage des U-Profils mit dem Verbinder sind Schrauben vom Typ SGKM10x16 oder SGM10x16 zu verwenden

– Option F für Bestellungen von über 300 m verfügbar

– Option E – nur für Abschnitte bis zu 3 m

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Katalog-Nr. Länge L mm 1 Stück (kg) Menge (Stück) 3D Datei
CWD40H22/2
BAKS – Kabeltragsysteme
610120
BAKS – Kabeltragsysteme
2 000 mm
BAKS – Kabeltragsysteme
1,60
BAKS – Kabeltragsysteme
8
Plik *.std Dazugeben
CWD40H22/3
BAKS – Kabeltragsysteme
610130
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
2,40
BAKS – Kabeltragsysteme
8
Plik *.std Dazugeben
CWD40H22/6
BAKS – Kabeltragsysteme
610160
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
4,80
BAKS – Kabeltragsysteme
8
Plik *.std Dazugeben
