CZDP...H45N Kreuzstück

1,5 BAKS – Kabeltragsysteme
Informationen

Verzweigung der Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Für die Montage sind 8 St. LDCH...N und 32 Sätze von SGKM8x14 Schrauben zu verwenden

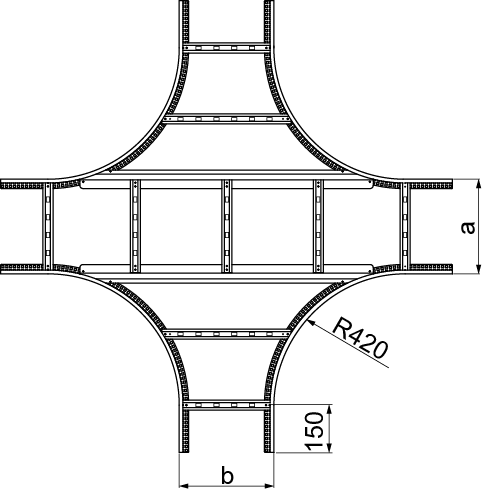

– Bei Sonderaufträgen müssen die Abmessungen a und b angegeben werden (wenn a=200 und b=400 betragen, soll das bestellte Formteil mit dem CZD...200/400/200/400H… Symbol versehen sein)
– Option E90 für eine Breite von 100 bis 400 mm

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Breite a mm 1 Stück (kg) Katalog-Nr. Menge (Stück)
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
mm
CZDP100H45N
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
5,74
BAKS – Kabeltragsysteme
447410
BAKS – Kabeltragsysteme
2
Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
mm
CZDP200H45N
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
6,44
BAKS – Kabeltragsysteme
447420
BAKS – Kabeltragsysteme
2
Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
mm
CZDP300H45N
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
7,29
BAKS – Kabeltragsysteme
447430
BAKS – Kabeltragsysteme
2
Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
mm
CZDP400H45N
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
8,15
BAKS – Kabeltragsysteme
447440
BAKS – Kabeltragsysteme
2
Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
mm
CZDP500H45N
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
9,01
BAKS – Kabeltragsysteme
447450
BAKS – Kabeltragsysteme
2
Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
mm
CZDP600H45N
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
9,87
BAKS – Kabeltragsysteme
447460
BAKS – Kabeltragsysteme
2
Dazugeben
