1,5

Informationen

Prowadzenie trasy kablowej na statkach i platformach wiertniczych

Material

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna

Zusätzliche Informationen

– do połączenia drabin należy użyć łączników LDOWH40 i śrub SGKFM8x14
– do połączenia pod kątem należy użyć łączników LVKW...H40 i śrub SGKFM8x16
– na zamówienie możliwość wykonania drabinek o dł. 2m

Version

Dazugeben

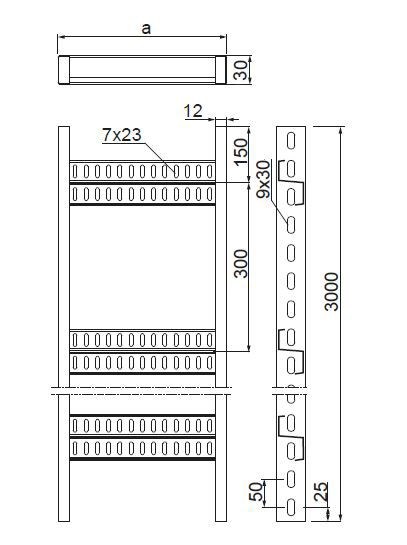

	Symbol	Breite a mm	Länge L mm	Dicke (mm)	1 lfdm (kg) (kg)	Katalog-Nr.	Menge in Packung (Stück / m.)
100 mm mm
	DOZCP100H30/3	100	3 000 mm	1,50	1,55 kg	413210	1 / 3 Stück/m	Dazugeben
150 mm mm
	DOZCP150H30/3	150	3 000 mm	1,50	1,77 kg	412215	1 / 3 Stück/m	Dazugeben
200 mm mm
	DOZCP200H30/3	200	3 000 mm	1,50	1,98 kg	413221	1 / 3 Stück/m	Dazugeben
250 mm mm
	DOZCP250H30/3	250	3 000 mm	1,50	2,19 kg	413225	1 / 3 Stück/m	Dazugeben
300 mm mm
	DOZCP300H30/3	300	3 000 mm	1,50	2,40 kg	412230	1 / 3 Stück/m	Dazugeben
350 mm mm
	DOZCP350H30/3	350	3 000 mm	1,50	2,61 kg	412235	1 / 3 Stück/m	Dazugeben
400 mm mm
	DOZCP400H30/3	400	3 000 mm	1,50	2,83 kg	412240	1 / 3 Stück/m	Dazugeben
500 mm mm
	DOZCP500H30/3	500	3 000 mm	1,50	3,25 kg	412251	1 / 3 Stück/m	Dazugeben
600 mm mm
	DOZCP600H30/3	600	3 000 mm	1,50	3,67 kg	412261	1 / 3 Stück/m	Dazugeben

Belastung

Zeige andere Dicken

DOPZE...H30/3 4,0

DOZ...H30/3 3,0

DOTT...H30/3 3,0

DOZCP...H30/3 1,5

Zeige Ablenkungsdiagramm

Einheiten des Diagramms

Q_dop. (kN/m)

0.0

L (m)

0.0

Beispiel
