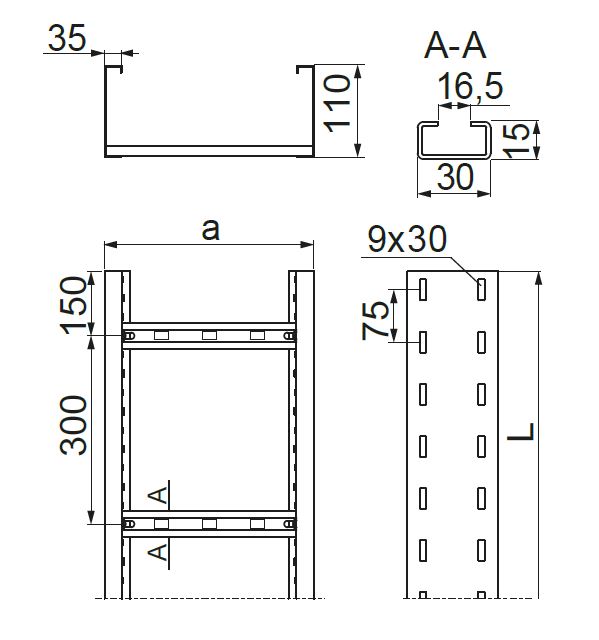

DSP...H110 Kabelleiter

1,5
Informationen

Verlegung von Kabeltrassen in Hallen und Plätzen mit einer beschränkten Anzahl von Unterkonstruktionen. Aufgrund der guten Festigkeit der Kabelrinnen können die Stützen alle 8 m eingesetzt werden.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Kabelleiter mit Sprossen, die für die Montage der UK/UKO. UKO... Und UKP Kabelschellen geeignet sind
– Option E – nur für Abschnitte von 3 m
– Bei großen Aufträgen sind folgende Ausführungen möglich: Kabelleitern mit einer Länge von 2 bis 12 m Kabelleitern aus Blech mit einer Dicke von 1,2; 2,5 mm

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Länge L mm Breite a mm Katalog-Nr. Menge in Packung (Stück / m.) 1 lfdm (kg) (kg) NUTZQUER-SCHNITT (mm²) 3D Datei
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
17400 mm
DSP200H110/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
411721
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
4,98 kg
BAKS – Kabeltragsysteme
17.400
Plik *.std Dazugeben
DSP200H110/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
411822
BAKS – Kabeltragsysteme
2 / 12 Stück/m
BAKS – Kabeltragsysteme
4,98 kg
BAKS – Kabeltragsysteme
17.400
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
26600 mm
DSP300H110/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
411731
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
5,26 kg
BAKS – Kabeltragsysteme
26.600
Plik *.std Dazugeben
DSP300H110/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
411832
BAKS – Kabeltragsysteme
2 / 12 Stück/m
BAKS – Kabeltragsysteme
5,26 kg
BAKS – Kabeltragsysteme
26.600
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
35800 mm
DSP400H110/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
411741
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
5,55 kg
BAKS – Kabeltragsysteme
35.800
Plik *.std Dazugeben
DSP400H110/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
411842
BAKS – Kabeltragsysteme
2 / 12 Stück/m
BAKS – Kabeltragsysteme
5,55 kg
BAKS – Kabeltragsysteme
35.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
45000 mm
DSP500H110/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
411751
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
5,84 kg
BAKS – Kabeltragsysteme
45.000
Plik *.std Dazugeben
DSP500H110/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
411852
BAKS – Kabeltragsysteme
2 / 12 Stück/m
BAKS – Kabeltragsysteme
5,84 kg
BAKS – Kabeltragsysteme
45.000
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
54200 mm
DSP600H110/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
411761
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
6,13 kg
BAKS – Kabeltragsysteme
54.200
Plik *.std Dazugeben
DSP600H110/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
411862
BAKS – Kabeltragsysteme
2 / 12 Stück/m
BAKS – Kabeltragsysteme
6,13 kg
BAKS – Kabeltragsysteme
54.200
Plik *.std Dazugeben
