DST...H150 Kabelleiter

3,0
Informationen

Verlegung von Kabeltrassen in Hallen und Plätzen mit einer beschränkten Anzahl von Unterkonstruktionen. Aufgrund der guten Festigkeit der Kabelrinnen können die Stützen alle 8 m eingesetzt werden.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Kabelleiter mit Sprossen, die für die Montage der UK/UKO. UKO... Und UKP Kabelschellen geeignet sind
– Option E – nur für Abschnitte von 3 m
– Bei großen Aufträgen sind folgende Ausführungen möglich: Kabelleitern mit einer Länge von 2 bis 12 m Kabelleitern aus Blech mit einer Dicke von 1,2; 2,5 mm

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

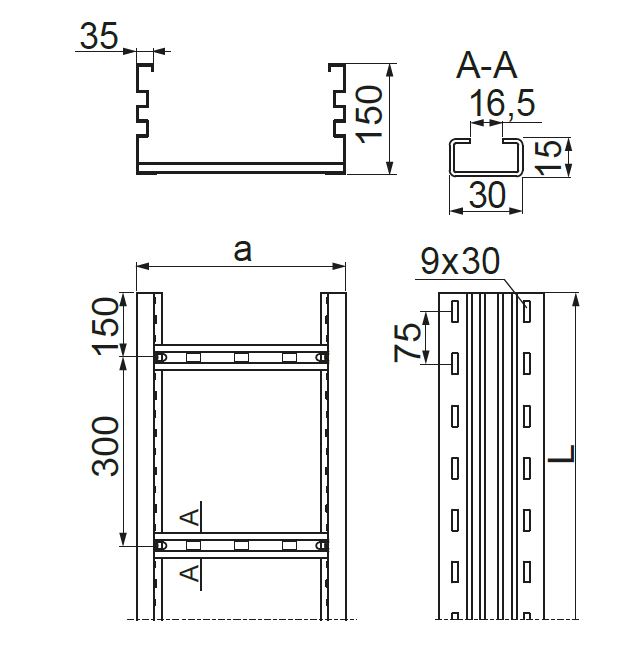

Symbol Länge L mm Breite a mm Katalog-Nr. Menge in Packung (Stück / m.) 1 lfdm (kg) (kg) NUTZQUER-SCHNITT (mm²) 3D Datei
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
27800 mm
DST200H150/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
432020
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
12,85 kg
BAKS – Kabeltragsysteme
27.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
37600 mm
DST300H150/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
432030
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
12,99 kg
BAKS – Kabeltragsysteme
37.600
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
50700 mm
DST400H150/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
432040
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
13,48 kg
BAKS – Kabeltragsysteme
50.700
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
63900 mm
DST500H150/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
432050
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
13,76 kg
BAKS – Kabeltragsysteme
63.900
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
87800 mm
DST600H150/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
432060
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
14,01 kg
BAKS – Kabeltragsysteme
87.800
Plik *.std Dazugeben
