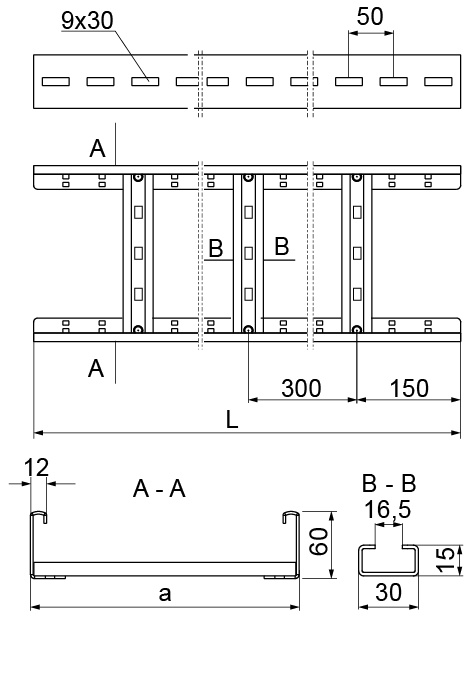

DUC...H60 Kabelleiter

2,0
Informationen

Verlegung von Kabeltrassen.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Kabelleiter mit Sprossen, die für die Montage der UK/UKO. UKO... Und UKP Kabelschellen geeignet sind
– Option E – nur für Abschnitte von 3 m
– Bei großen Aufträgen sind Leitern mit einer Länge von 2 m und einer Breite von 150 und 250 mm
erhältlich
– Für die horizontale Wandmontage von Kabelleitern mit Sprossen an der Wand ist es ratsam, Kabelleitern
mit doppelt genieteten Sprossen zu verwenden doppelt vernieteten Sprossen zu verwenden.

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Breite a mm Länge L mm NUTZQUER-SCHNITT (mm²) 1 lfdm (kg) (kg) Katalog-Nr. Menge in Packung (Stück / m.) 3D Datei
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
4200 mm
DUC100H60/3
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
4.200
BAKS – Kabeltragsysteme
3,22 kg
BAKS – Kabeltragsysteme
466610
BAKS – Kabeltragsysteme
4 / 12 Stück/m
Plik *.std Dazugeben
DUC100H60/6
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
4.200
BAKS – Kabeltragsysteme
3,22 kg
BAKS – Kabeltragsysteme
466710
BAKS – Kabeltragsysteme
2 / 12 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
8400 mm
DUC200H60/3
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
8.400
BAKS – Kabeltragsysteme
3,58 kg
BAKS – Kabeltragsysteme
466620
BAKS – Kabeltragsysteme
4 / 12 Stück/m
Plik *.std Dazugeben
DUC200H60/6
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
8.400
BAKS – Kabeltragsysteme
3,58 kg
BAKS – Kabeltragsysteme
466720
BAKS – Kabeltragsysteme
2 / 12 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
12600 mm
DUC300H60/3
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
12.600
BAKS – Kabeltragsysteme
3,96 kg
BAKS – Kabeltragsysteme
466630
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Plik *.std Dazugeben
DUC300H60/6
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
12.600
BAKS – Kabeltragsysteme
3,96 kg
BAKS – Kabeltragsysteme
466730
BAKS – Kabeltragsysteme
2 / 12 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
16800 mm
DUC400H60/3
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
16.800
BAKS – Kabeltragsysteme
4,50 kg
BAKS – Kabeltragsysteme
466640
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Plik *.std Dazugeben
DUC400H60/6
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
16.800
BAKS – Kabeltragsysteme
4,50 kg
BAKS – Kabeltragsysteme
466740
BAKS – Kabeltragsysteme
2 / 12 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
21000 mm
DUC500H60/3
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
21.000
BAKS – Kabeltragsysteme
4,67 kg
BAKS – Kabeltragsysteme
466650
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Plik *.std Dazugeben
DUC500H60/6
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
21.000
BAKS – Kabeltragsysteme
4,67 kg
BAKS – Kabeltragsysteme
466750
BAKS – Kabeltragsysteme
2 / 12 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
25200 mm
DUC600H60/3
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
25.200
BAKS – Kabeltragsysteme
5,05 kg
BAKS – Kabeltragsysteme
466660
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Plik *.std Dazugeben
DUC600H60/6
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
25.200
BAKS – Kabeltragsysteme
5,05 kg
BAKS – Kabeltragsysteme
466760
BAKS – Kabeltragsysteme
2 / 12 Stück/m
Plik *.std Dazugeben
Belastung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

Qdop. (kN/m)
0.0
L (m)
0.0
Ausfüllung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 1
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 2
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 3
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 4
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme


Ausfüllungsreserve (%)
BAKS – Kabeltragsysteme
Ausfüllungskorrektur (%)
BAKS – Kabeltragsysteme
