ELZCH50 Gelenkbogenelement

2,0
Informationen

Vergrößerung des Radius des Gelenkbogens.

Material

F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
Auf Bestellung:
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Für die Montage der Gelenkelemente sind die SMM8x16F Schrauben zu verwenden
– Die Herstellung von Bogen mit einem beliebigen Radius durch Hinzufügen der Gelenkverbinder ist möglich

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Dazugeben

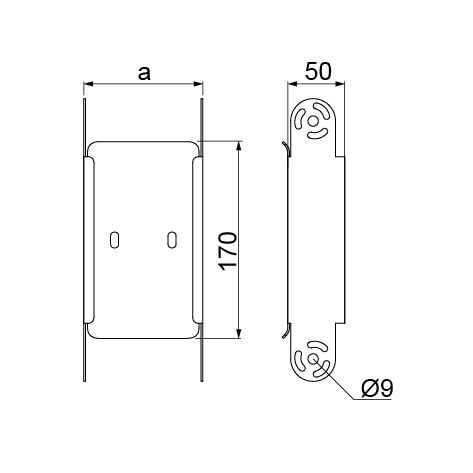

Symbol Breite a mm 1 Stück (kg) Katalog-Nr. Menge (Stück)
BAKS – Kabeltragsysteme
50 mm
BAKS – Kabeltragsysteme
mm
ELZC50H50
BAKS – Kabeltragsysteme
50
BAKS – Kabeltragsysteme
0,48
BAKS – Kabeltragsysteme
353305
BAKS – Kabeltragsysteme
10 		Dazugeben
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
mm
ELZC100H50
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
0,61
BAKS – Kabeltragsysteme
353310
BAKS – Kabeltragsysteme
10 		Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
mm
ELZC200H50
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
0,88
BAKS – Kabeltragsysteme
353320
BAKS – Kabeltragsysteme
10 		Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
mm
ELZC300H50
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
1,15
BAKS – Kabeltragsysteme
353330
BAKS – Kabeltragsysteme
4 		Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
mm
ELZC400H50
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
1,42
BAKS – Kabeltragsysteme
353340
BAKS – Kabeltragsysteme
4 		Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
mm
ELZC500H50
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
1,69
BAKS – Kabeltragsysteme
353350
BAKS – Kabeltragsysteme
4 		Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
mm
ELZC600H50
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
1,96
BAKS – Kabeltragsysteme
353360
BAKS – Kabeltragsysteme
4 		Dazugeben
