1,5

Informationen

Verlegung einer Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Verbindung von Kabelrinnen nur mittels Verbinder (keine Aussparung an der Kabelrinnenseite) und

Verbindungsbleche

– Befestigung mittels SGKM6x12 oder SGM6x12 Schrauben

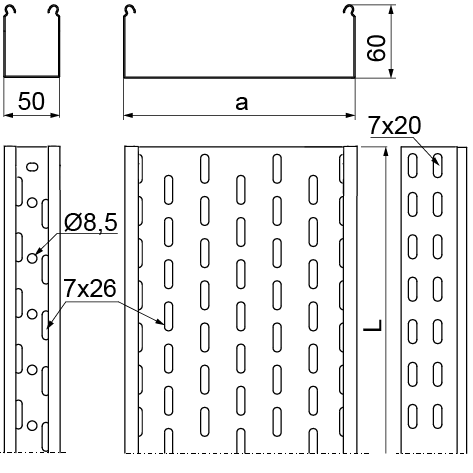

– Die Ø8,5-Bohrungen im Boden der 50 mm breiten Kabelrinnen ermöglichen die Aufhängung an einem

Gewindestab M8

– Bei Verwendung eines Ersatzproduktes mit einer anderen Höhe müssen alle Systemkomponente diesem

Parameter entsprechen

– Option E für Dicke ≥ 1,2 mm: Lochung in größeren Abständen, keine obere Prägung zum Einrasten des

Deckels

Achtung!
Verbindung von Kabelrinnen nur unter Einsatz von Verbindern.

Version

Dazugeben

	Symbol	Katalog-Nr.	Breite a mm	Länge L mm	1 lfdm (kg) (kg)	Menge in Packung (Stück / m.)	NUTZQUER-SCHNITT (mm²)
50 mm 2800 mm
	KCP50H60/3	860205	50	3 000 mm	1,95 kg	4 / 12 Stück/m	2.800	Dazugeben
	KCP50H60/6	860206	50	6 000 mm	1,95 kg	2 / 12 Stück/m	2.800	Dazugeben
100 mm 5800 mm
	KCP/KCOP100H60/3	161410	100	3 000 mm	2,32 kg	4 / 12 Stück/m	5.800	Dazugeben
	KCP100H60/6	161411	100	6 000 mm	2,32 kg	2 / 12 Stück/m	5.800	Dazugeben
150 mm 8800 mm
	KCP/KCOP150H60/3	161415	150	3 000 mm	2,79 kg	4 / 12 Stück/m	8.800	Dazugeben
200 mm 11800 mm
	KCP/KCOP200H60/3	161420	200	3 000 mm	3,25 kg	4 / 12 Stück/m	11.800	Dazugeben
	KCP200H60/6	161421	200	6 000 mm	3,25 kg	2 / 12 Stück/m	11.800	Dazugeben
300 mm 17800 mm
	KCP/KCOP300H60/3	161430	300	3 000 mm	4,17 kg	2 / 6 Stück/m	17.800	Dazugeben
400 mm 23800 mm
	KCP/KCOP400H60/3	160840	400	3 000 mm	5,14 kg	2 / 6 Stück/m	23.800	Dazugeben
500 mm 29800 mm
	KCP/KCOP500H60/3	160850	500	3 000 mm	6,05 kg	2 / 6 Stück/m	29.800	Dazugeben
600 mm 35800 mm
	KCP/KCOP600H60/3	160860	600	3 000 mm	6,95 kg	2 / 6 Stück/m	35.800	Dazugeben
