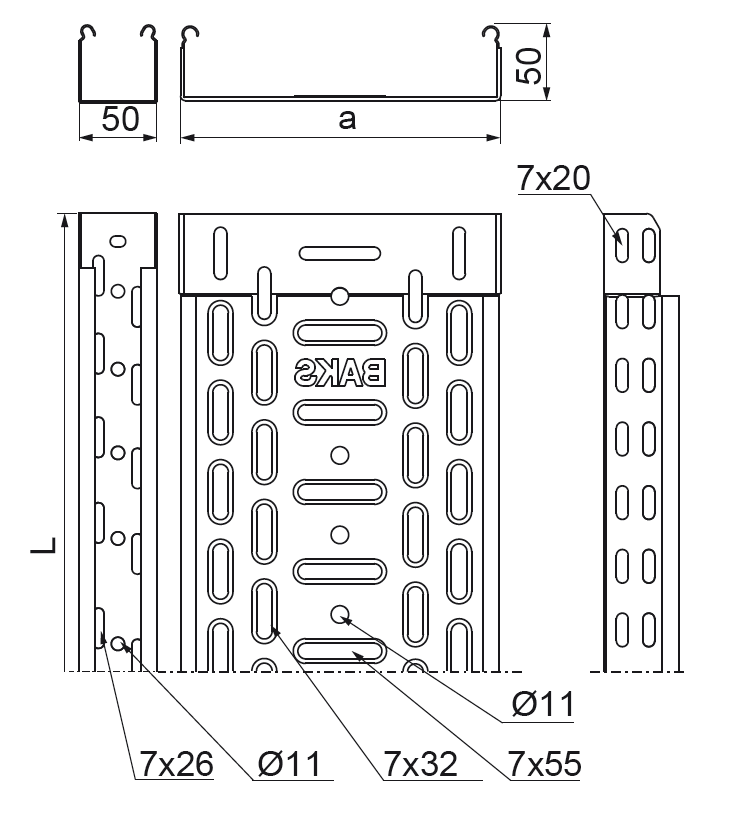

KGR...H50 Kabelrinne

0,5
Informationen

Verlegung von Kabeltrassen.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– verbinderloses System – Verbindung von Kabelrinnen durch Aufsetzen und Ineinanderschieben sowie

verschrauben mit SGKM6x12 oder SGM6x12 Schrauben

– tiefe Prägungen der Löcher im Kabelrinnenboden ab der Breite von 100 mm verbessern dessen Festigkeit

– Die Ø8,5-Bohrungen bis zur 50 mm Kabelrinnenbreite und Ø11 ermöglichen ab 100 mm Kabelrinnenbreite

die Aufhängung an einem Gewindestab (max. Breite aufgehängten Kabelrinne 200 mm).

– Eine dichte Lochung mit Prägungen sorgt für einen perfekten Wärmeaustausch und ist so konzipiert, dass

die Kabelrinne am BAKS-Ausleger an einer beliebigen Stelle montiert werden kann

– Bei Verwendung eines Ersatzproduktes mit einer anderen Höhe müssen alle Systemkomponente diesem

Parameter entsprechen

– Bestellungen von weniger als 504 m werden – nach Absprache mit der Verkaufsabteilung – in einem

längeren Zeitraum realisiert

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Katalog-Nr. Breite a mm Länge L mm 1 lfdm (kg) (kg) Menge in Packung (Stück / m.) NUTZQUER-SCHNITT (mm²) 3D Datei
BAKS – Kabeltragsysteme
50 mm
BAKS – Kabeltragsysteme
2300 mm
KGR50H50/3
BAKS – Kabeltragsysteme
150205
BAKS – Kabeltragsysteme
50
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,59 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
2.300
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
4800 mm
KGR100H50/3
BAKS – Kabeltragsysteme
157710
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,82 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
4.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
9800 mm
KGR200H50/3
BAKS – Kabeltragsysteme
157720
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
1,11 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
9.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
14800 mm
KGR300H50/3
BAKS – Kabeltragsysteme
157730
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
1,43 kg
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
14.800
Plik *.std Dazugeben
Belastung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

Qdop. (kN/m)
0.0
L (m)
0.0
Ausfüllung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 1
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 2
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 3
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 4
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme


Ausfüllungsreserve (%)
BAKS – Kabeltragsysteme
Ausfüllungskorrektur (%)
BAKS – Kabeltragsysteme
