KSG...H35 Gitterrinne

BAKS – Kabeltragsysteme
Informationen

Verlegung einer Kabeltrasse. Verwenden Sie das Produkt nur in der Korrosivitätskategorie C1.

Material

G - Galvanische Verzinkung
Auf Bestellung:
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Vor dem Schweißvorgang galvanisch verzinkter Draht (sichtbare Schweißspuren). Die Drahtenden können mit einem produktionstechnisch bedingten Flugrost überzogen sein.

– Die Produktion erfolgt bei größeren Bestellungen

– Alle Drähte sind in Gitterrinnen abgeschrägt, was die Beschädigung von Kabeln verhindert

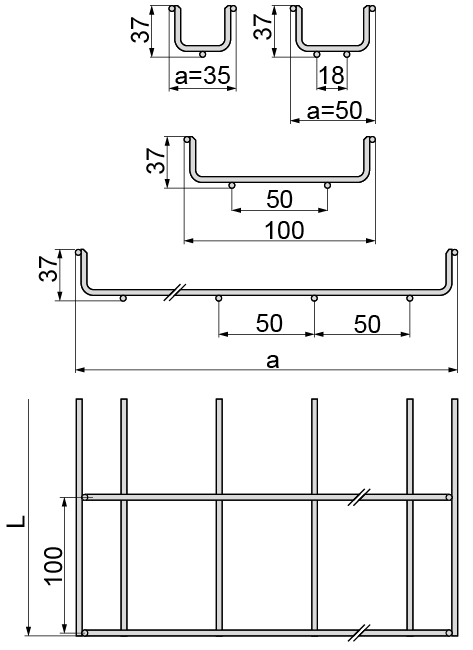

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Katalog-Nr. Breite a mm Länge L mm 1 lfdm (kg) (kg) Menge in Packung (Stück / m.) NUTZQUER-SCHNITT (mm²) 3D Datei
BAKS – Kabeltragsysteme
35 mm
BAKS – Kabeltragsysteme
450 mm
KSG35H35/3
BAKS – Kabeltragsysteme
930210
BAKS – Kabeltragsysteme
35
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,36 kg
BAKS – Kabeltragsysteme
8 / 24 Stück/m
BAKS – Kabeltragsysteme
450
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
50 mm
BAKS – Kabeltragsysteme
800 mm
KSG50H35/3
BAKS – Kabeltragsysteme
930215
BAKS – Kabeltragsysteme
50
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,46 kg
BAKS – Kabeltragsysteme
8 / 24 Stück/m
BAKS – Kabeltragsysteme
800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
1900 mm
KSG100H35/3
BAKS – Kabeltragsysteme
930220
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,51 kg
BAKS – Kabeltragsysteme
8 / 24 Stück/m
BAKS – Kabeltragsysteme
1.900
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
4200 mm
KSG200H35/3
BAKS – Kabeltragsysteme
930230
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
0,78 kg
BAKS – Kabeltragsysteme
6 / 18 Stück/m
BAKS – Kabeltragsysteme
4.200
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
6500 mm
KSG300H35/3
BAKS – Kabeltragsysteme
930240
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
1,06 kg
BAKS – Kabeltragsysteme
6 / 18 Stück/m
BAKS – Kabeltragsysteme
6.500
Plik *.std Dazugeben
Belastung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

Qdop. (kN/m)
0.0
L (m)
0.0
Ausfüllung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 1
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 2
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 3
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 4
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme


Ausfüllungsreserve (%)
BAKS – Kabeltragsysteme
Ausfüllungskorrektur (%)
BAKS – Kabeltragsysteme
