KST...H200 Kabelrinne

3,0
Informationen

Verlegung von Kabeltrassen in Hallen und Plätzen mit einer beschränkten Anzahl von Unterkonstruktionen. Aufgrund der guten Festigkeit der Kabelrinnen können die Stützen alle 8 m eingesetzt werden.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Die Kabelrinnen sind für die Montage der UKZ1/UKZO1, UKZ2, UKZP1 und UKZP2 Kabelschellen rechten
Winkel)
– Option E – nur für Abschnitte von 3 m
– Bei großen Aufträgen sind folgende Ausführungen möglich: Kabelrinnen mit einer Länge von 2 bis 12 lfd.
Kabelrinnen aus Blech mit einer Dicke von 1,2; 2,5 mm

Achtung!
Verbindung von Kabelrinnen nur unter Einsatz von Verbindern.
Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

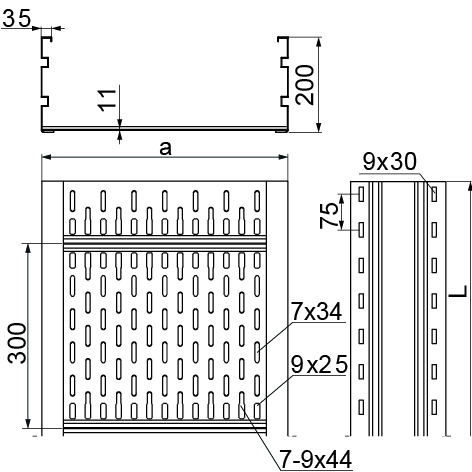

Symbol Länge L mm Breite a mm Katalog-Nr. Menge in Packung (Stück / m.) 1 lfdm (kg) (kg) NUTZQUER-SCHNITT (mm²) 3D Datei
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
37800 mm
KST200H200/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
290221
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
16,30 kg
BAKS – Kabeltragsysteme
37.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
57800 mm
KST300H200/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
290231
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
17,30 kg
BAKS – Kabeltragsysteme
57.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
77800 mm
KST400H200/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
290241
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
18,30 kg
BAKS – Kabeltragsysteme
77.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
97800 mm
KST500H200/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
290251
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
19,30 kg
BAKS – Kabeltragsysteme
97.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
117800 mm
KST600H200/6
BAKS – Kabeltragsysteme
6 000 mm
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
290261
BAKS – Kabeltragsysteme
1 / 6 Stück/m
BAKS – Kabeltragsysteme
20,30 kg
BAKS – Kabeltragsysteme
117.800
Plik *.std Dazugeben
