KWDS60H60 Gitterrinne

BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Informationen

Verlegung einer Kabeltrasse.

Material

G - Galvanische Verzinkung
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Mit Drähten im Boden verstärkte Kabelrinne, die eine direkte Montage am Ausleger ermöglicht

– Alle Drähte sind in Gitterrinnen abgeschrägt, was die Beschädigung von Kabeln verhindert

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

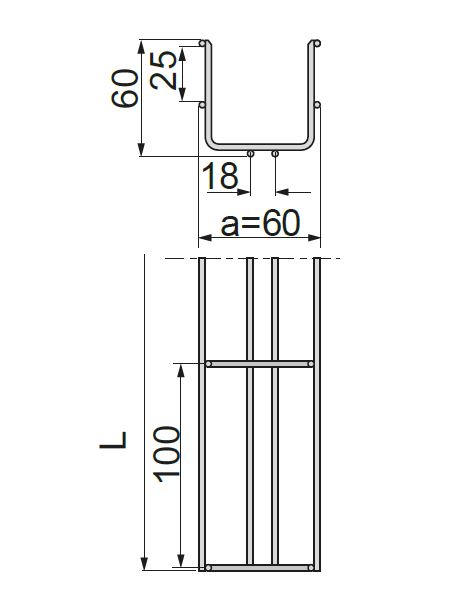

Symbol Katalog-Nr. Breite a mm Länge L mm NUTZQUER-SCHNITT (mm²) 1 lfdm (kg) (kg) Menge in Packung (Stück / m.) 3D Datei
BAKS – Kabeltragsysteme
60 mm
BAKS – Kabeltragsysteme
2200 mm
KWDS60H60/3
BAKS – Kabeltragsysteme
930106
BAKS – Kabeltragsysteme
60
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
2.200
BAKS – Kabeltragsysteme
0,69 kg
BAKS – Kabeltragsysteme
8 / 24 Stück/m
Plik *.std Dazugeben
Belastung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

Qdop. (kN/m)
0.0
L (m)
0.0
Ausfüllung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 1
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 2
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 3
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 4
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme


Ausfüllungsreserve (%)
BAKS – Kabeltragsysteme
Ausfüllungskorrektur (%)
BAKS – Kabeltragsysteme
Beispiel
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
