KZLCH200 Kabelrinne mit integriertem Verbinder

1,5 2,0
2,0 BAKS – Kabeltragsysteme
Informationen

Verlegung von Kabeltrassen.

Material

F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
Auf Bestellung:
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Für die Verbindung von zwei Kabelrinnen sind 10 Sätze von SGKFM8x14 oder SGFM8x14 Schrauben zu verwenden
– Entwässerungs- und Kabelbefestigungslöcher alle 500 mm

Achtung!
Verbindung von Kabelrinnen nur unter Einsatz von Verbindern.
Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Dazugeben

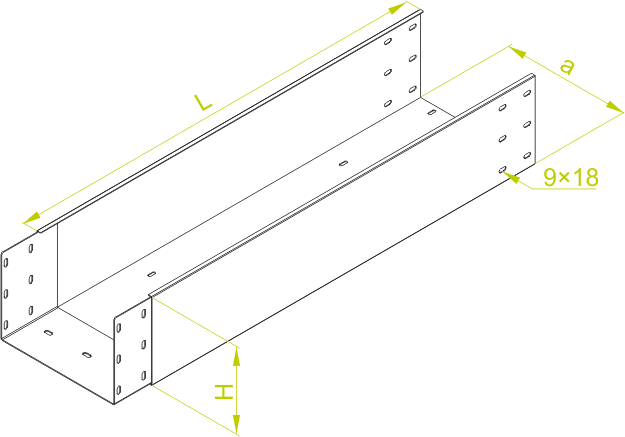

Symbol Breite a mm Länge L mm Katalog-Nr. 1 lfdm (kg) (kg) Menge in Packung (Stück / m.) NUTZQUER-SCHNITT (mm²)
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
39800 mm
KZLC200H200/3
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
372920
BAKS – Kabeltragsysteme
12,01 kg
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
39.800 		Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
59800 mm
KZLC300H200/3
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
372930
BAKS – Kabeltragsysteme
13,14 kg
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
59.800 		Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
79800 mm
KZLC400H200/3
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
372940
BAKS – Kabeltragsysteme
15,91 kg
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
79.800 		Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
99800 mm
KZLC500H200/3
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
372950
BAKS – Kabeltragsysteme
17,96 kg
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
99.800 		Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
119800 mm
KZLC600H200/3
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
372960
BAKS – Kabeltragsysteme
19,80 kg
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
119.800 		Dazugeben
Belastung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

Qdop. (kN/m)
0.0
L (m)
0.0
Ausfüllung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 1
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 2
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 3
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 4
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme


Ausfüllungsreserve (%)
BAKS – Kabeltragsysteme
Ausfüllungskorrektur (%)
BAKS – Kabeltragsysteme
