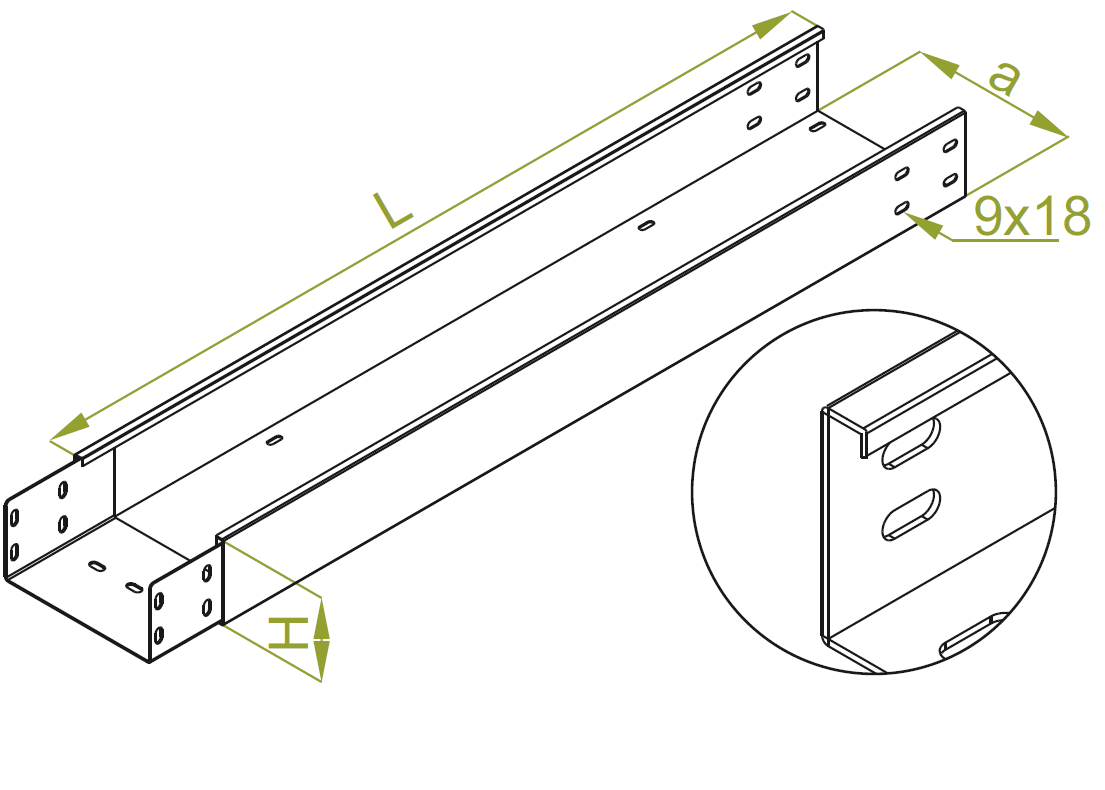

KZLWCH100 Verstärkte Kabelrinnen mit integriertem Verbinder

1,5 2,0

LZCH100 Längsverbinder H100

2,0

Informationen

Verlegung von Kabeltrassen.

Material

F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
Auf Bestellung:
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Zusätzliche Krümmungen verbessern die Festigkeit und schützen die Kabel vor Beschädigung beim Verlegen
– Für die Verbindung von zwei Kabelrinnen sind 10 Sätze von SGKFM8x14 oder SGFM8x14 Schrauben zu verwenden
– Entwässerungs- und Kabelbefestigungslöcher alle 500 mm

Achtung!
Integrierte Verbinder. Bei Montage sind keine zusätzlichen Verbinder benötigt.

Version

Dazugeben

	Symbol	Breite a mm	Länge L mm	1 lfdm (kg) (kg)	Katalog-Nr.	Menge in Packung (Stück / m.)	NUTZQUER-SCHNITT (mm²)
100 mm 9800 mm
	KZLWC100H100/3	100	3 000 mm	6,17 kg	315910	4 / 12 Stück/m	9.800	Dazugeben
200 mm 19800 mm
	KZLWC200H100/3	200	3 000 mm	8,22 kg	315920	2 / 6 Stück/m	19.800	Dazugeben
300 mm 29800 mm
	KZLWC300H100/3	300	3 000 mm	10,16 kg	315930	2 / 6 Stück/m	29.800	Dazugeben
400 mm 39800 mm
	KZLWC400H100/3	400	3 000 mm	12,11 kg	315940	2 / 6 Stück/m	39.800	Dazugeben
500 mm 49800 mm
	KZLWC500H100/3	500	3 000 mm	14,06 kg	315950	2 / 6 Stück/m	49.800	Dazugeben
600 mm 59800 mm
	KZLWC600H100/3	600	3 000 mm	16,01 kg	315960	2 / 6 Stück/m	59.800	Dazugeben
