KZWCH200 Verstärkte Kabelrinnen

2,0 BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Informationen

Verlegung von Kabeltrassen.

Material

F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
Auf Bestellung:
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Zusätzliche Krümmungen verbessern die Festigkeit und schützen die Kabel vor Beschädigung beim Verlegen
– Für eine stabile Verbindung von zwei Kabelrinnen sind 2 St. LZCH50 Verbinder oder 1 St. LCC...H50 sowie 16 St. SGKFM8x14 oder SGFM8x14 Schrauben zu verwenden
– Entwässerungs- und Kabelbefestigungslöcher alle 500 mm

Achtung!
Verbindung von Kabelrinnen nur unter Einsatz von Verbindern.
Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

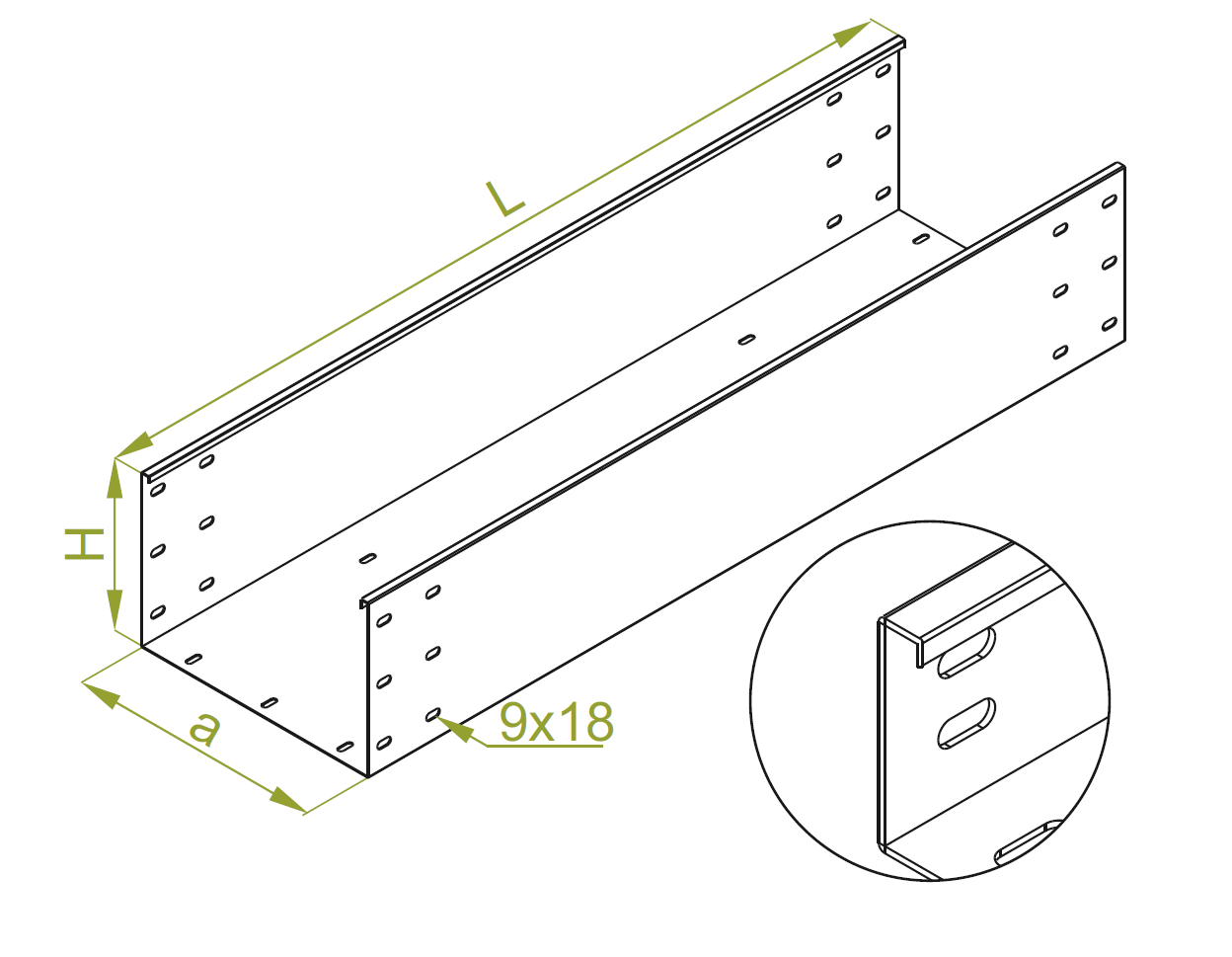

Symbol Länge L mm Breite a mm Katalog-Nr. Menge in Packung (Stück / m.) 1 lfdm (kg) (kg) NUTZQUER-SCHNITT (mm²) 3D Datei
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
39800 mm
KZWC200H200/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
375420
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
10,42 kg
BAKS – Kabeltragsysteme
39.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
59800 mm
KZWC300H200/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
375430
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
11,25 kg
BAKS – Kabeltragsysteme
59.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
79800 mm
KZWC400H200/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
375440
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
13,72 kg
BAKS – Kabeltragsysteme
79.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
99800 mm
KZWC500H200/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
375450
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
15,37 kg
BAKS – Kabeltragsysteme
99.800
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
119800 mm
KZWC600H200/3
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
375460
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
17,01 kg
BAKS – Kabeltragsysteme
119.800
Plik *.std Dazugeben
