KZWPH50 Verstärkte Kabelrinnen

1,5 BAKS – Kabeltragsysteme
Informationen

Verlegung von Kabeltrassen.

Material

F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
Auf Bestellung:
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Zusätzliche Krümmungen verbessern die Festigkeit und schützen die Kabel vor Beschädigung beim Verlegen
– Für eine stabile Verbindung von zwei Kabelrinnen sind 2 St. LZCH50 Verbinder oder 1 St. LCC...H50 sowie 16 St. SGKFM6x12 oder SGFM6x12 Schrauben zu verwenden
– Entwässerungs- und Kabelbefestigungslöcher alle 500 mm

Achtung!
Verbindung von Kabelrinnen nur unter Einsatz von Verbindern.
Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

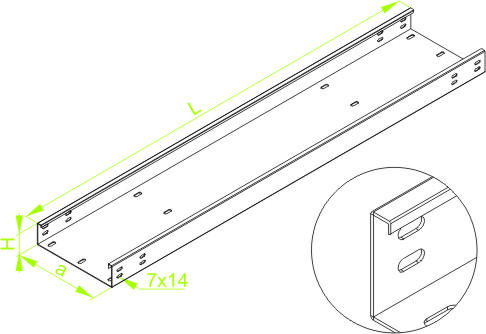

Symbol Breite a mm Länge L mm 1 lfdm (kg) (kg) NUTZQUER-SCHNITT (mm²) Katalog-Nr. Menge in Packung (Stück / m.) 3D Datei
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
4800 mm
KZWP100H50/3
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
2,87 kg
BAKS – Kabeltragsysteme
4.800
BAKS – Kabeltragsysteme
355210
BAKS – Kabeltragsysteme
6 / 18 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
9800 mm
KZWP200H50/3
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
4,11 kg
BAKS – Kabeltragsysteme
9.800
BAKS – Kabeltragsysteme
355220
BAKS – Kabeltragsysteme
4 / 12 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
14800 mm
KZWP300H50/3
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
5,35 kg
BAKS – Kabeltragsysteme
14.800
BAKS – Kabeltragsysteme
355230
BAKS – Kabeltragsysteme
4 / 12 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
19800 mm
KZWP400H50/3
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
6,58 kg
BAKS – Kabeltragsysteme
19.800
BAKS – Kabeltragsysteme
355240
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
24800 mm
KZWP500H50/3
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
7,82 kg
BAKS – Kabeltragsysteme
24.800
BAKS – Kabeltragsysteme
355250
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
29800 mm
KZWP600H50/3
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
9,06 kg
BAKS – Kabeltragsysteme
29.800
BAKS – Kabeltragsysteme
355260
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Plik *.std Dazugeben
