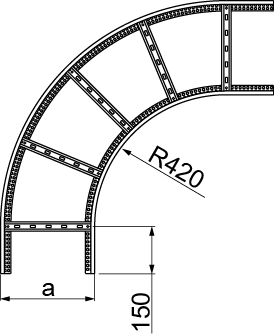

LDC...H45N Bogen 90°, vertikal

2,0
Informationen

Änderung der Verlegerichtung der Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Für die Montage sind 4 St. LDCH... Verbinder und 16 Sets von SGKM8x14 oder SGM8x14 Schrauben zu verwenden
– Option E90 für eine Breite von 100 bis 400 mm

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Dazugeben
Symbol Katalog-Nr. Breite a mm 1 Stück (kg) Menge (Stück) 3D Datei
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
mm
LDC100H45N
BAKS – Kabeltragsysteme
446910
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
3,39
BAKS – Kabeltragsysteme
2 		Plik *.std Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
mm
LDC200H45N
BAKS – Kabeltragsysteme
446920
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
4,11
BAKS – Kabeltragsysteme
2 		Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
mm
LDC300H45N
BAKS – Kabeltragsysteme
446930
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
4,83
BAKS – Kabeltragsysteme
2 		Plik *.std Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
mm
LDC400H45N
BAKS – Kabeltragsysteme
446940
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
5,55
BAKS – Kabeltragsysteme
2 		Plik *.std Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
mm
LDC500H45N
BAKS – Kabeltragsysteme
446950
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
6,27
BAKS – Kabeltragsysteme
2 		Plik *.std Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
mm
LDC600H45N
BAKS – Kabeltragsysteme
446960
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
7
BAKS – Kabeltragsysteme
2 		Plik *.std Dazugeben
Beispiel
