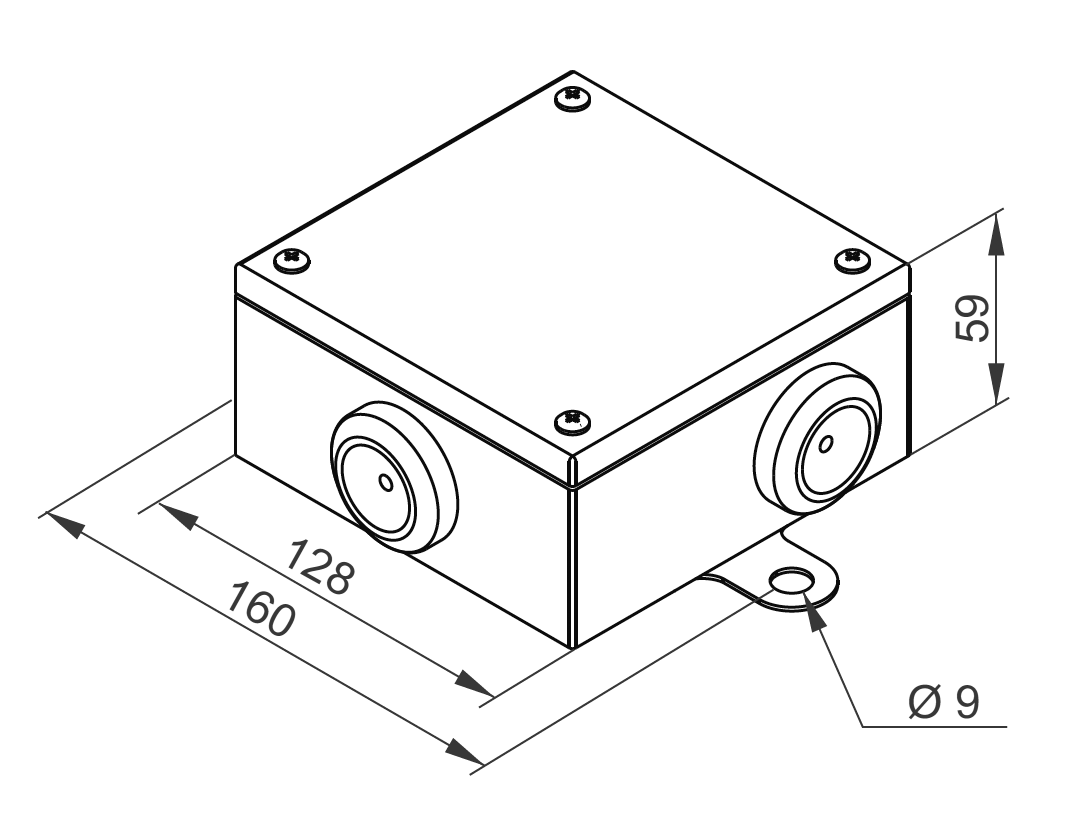

PMO2B(5/3) Abzweigund Verbindungsdose

BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Informationen

Verbindung und Abzweigung von Kabeln und Leitungen bei Anlagen mit anhaltender Brandsicherheitsfunktion
E30–E90.

Material

SC - Verzinkter Stahl
L (RAL 2004) - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

Verbindungs- und Abzweigdosendosen, Ui=400 V, mit dauerhafter Beibehaltung der Verbindungsfunktion
von E30 / E60 / E90 nach DIN 4102 Teil 12.
– Die Verwendung von M32 Drehverschraubungen möglich
– Die Klemmleiste wird aus spezieller hitzebeständiger Keramik hergestellt
– Keramik- Sicherung 2A in Glasfaserhülle (Sicherungen mit unterschiedlichen Stromlastwerten auf Bestellung)
– Die Kabelverschraubung ist aus halogenfreiem Kunststoff hergestellt
– Schutzart IP65, Abdichtungsbereich von Ø11 mm bis Ø24 mm
– Befestigung durch äußere Montagebleche am Beton mit Stahldübeln, an Kabelleitern und Kabelrinnen mit
SGKM6x12 Schrauben, an Gitterrinnen mit UP2 oder UPP... Montageblechen und SGNM6x12 Schrauben

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Katalog-Nr. Menge (Stück) KLEMMLEISTEN DROSSELSPULLEN DRAHTQUERSCHNITT für Verbindungsdose DRAHTQUERSCHNITT für Abzweigdose
PMO2B(5/3)
BAKS – Kabeltragsysteme
802022
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
5
BAKS – Kabeltragsysteme
3
BAKS – Kabeltragsysteme
1mm2-10mm2
BAKS – Kabeltragsysteme
1mm2-10mm2
Dazugeben
Beispiel
