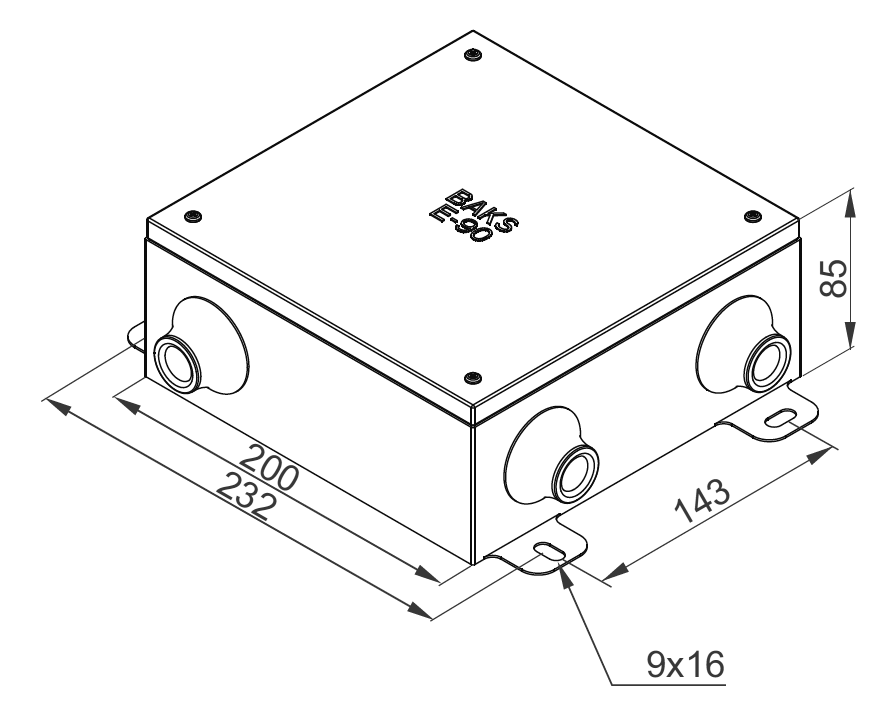

PMO3B Abzweigund Verbindungsdose mit Sicherung

BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Informationen

Abzweig- und Verbindungsdose, Ui=400 V
mit Funktionserhalt E30 / E60 / E90
nach DIN 4102, Teil 12.
Schutzart IP 65, mit Kabeleinführungen
7 mm - 28 mm. Befestigung durch
Außenbefestigungslaschen an der Beton
mit Stahlstiften. An Kabelleiternn und Kabel-Rinnen
mit der Schrauben SGKM6x12. Dosenbefestigung
auf Gitterrinnen mit dem Montageblech Up1
oder UPP …

Material

PMO3B - Feuerverzinktes Stahlblech,
gem. PN-EN ISO 1461:2011,
Pulverlackierung in beliebiger Farbe RAL 2003
PMO3BE - Edelstahl 1.4301
Pulverlackierung in beliebiger Farbe RAL 2003
- Klemmleisten von Hochtemperatur-Keramik
- Drosselspulle aus halogenfreiem Kunststoff
- Befestigung durch Außenbefestigungslaschen
- Sicherungshalter für Einsatz D01

Zusätzliche Informationen

Möglichkeit Anwendung von Drossel M40

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Katalog-Nr. KLEMMLEISTEN DROSSELSPULLEN DRAHTQUERSCHNITT für Verbindungsdose DRAHTQUERSCHNITT für Abzweigdose Menge (Stück)
PMO3B(6/4)
BAKS – Kabeltragsysteme
803031
BAKS – Kabeltragsysteme
6
BAKS – Kabeltragsysteme
4
BAKS – Kabeltragsysteme
1mm2-16mm2
BAKS – Kabeltragsysteme
1mm2-16mm2
BAKS – Kabeltragsysteme
1
Dazugeben
Beispiel
