POKZA...G Verzinkte Dose mit Eröffnungsblockade und Aluminiumdeckel für Kanäle

BAKS – Kabeltragsysteme
Informationen

TECHNISCHE DATEN
Das Metallgehäuse hat rechteckige Löcher für
Kanäle. Der untere Teil des Gehäusekastens hat
vier Löcher Ø8 mm, die die Befestigung von
Dosen auf dem Substrat ermöglichen. Der Umfang
der Einbautiefe beträgt 100-125 mm



Komplette Bodendose ist bereit für die Installation
in technischen, angehoben Boden, und
Estrichböden. Verzinkte Dose mit Aluminium-
Komponenten ist bereit

Material

Aluminium: Deckel und Rahmen.
Sendzimirverzinktes Stahlblech gem.
PN-EN 10346:2015-09: andere Gehäuseteile.
Auf Anfrage:
POKZE...E - die ganze Dose
aus Edelstahl

Zusätzliche Informationen

Bereite Dose für direkte Montage
von Elektro-Zubehör Modul 45

Achtung!
Listen der maximalen Kanälebreite, die Dosen entsprechen

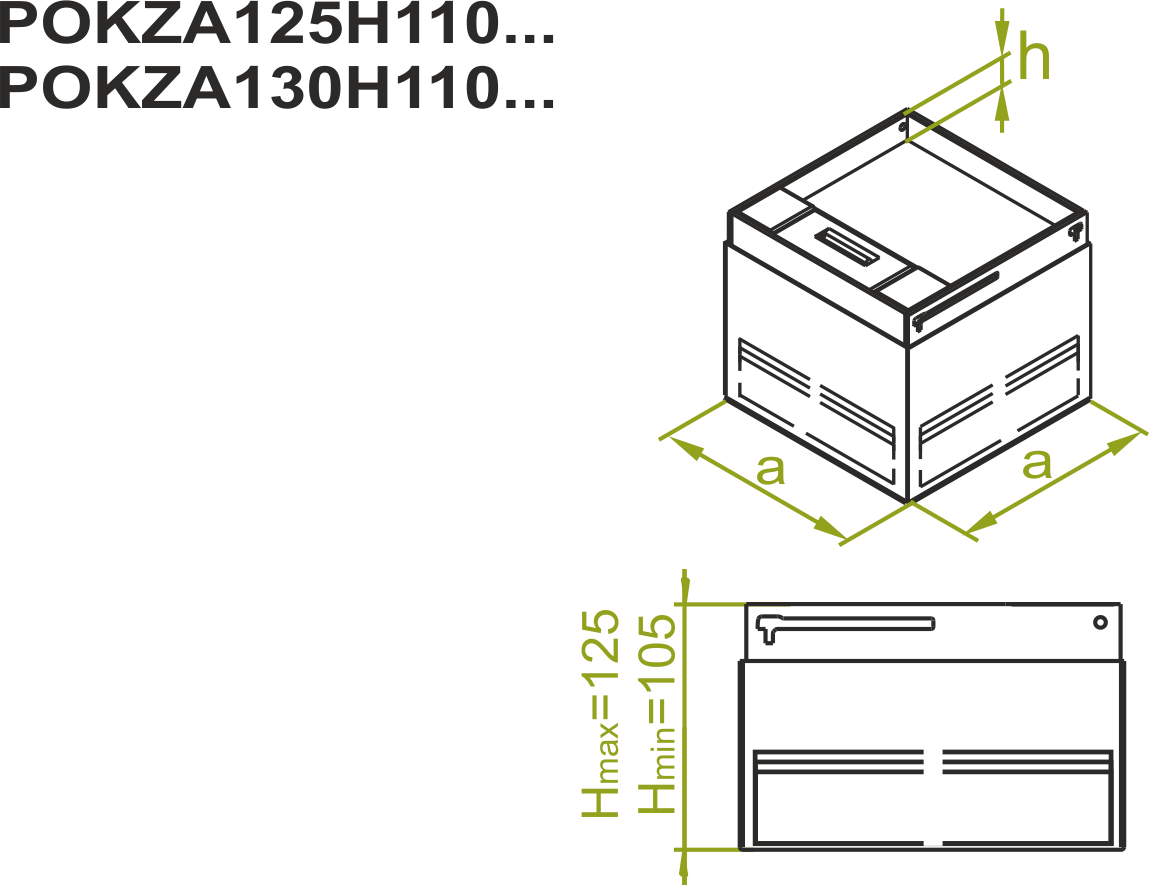

POKZA125H110...
max. Breite der Kanäle: 125 mm
POKZA130H110...
max. Breite der Kanäle: 125 mm
POKZA180H110... ,
POKZAS180H110...
max. Breite der Kanäle: 175 mm
POKZA205H110... ,
POKZAS205H110...
max. Breite der Kanäle: 190 mm
POKZA250H110...
max. Breite der Kanäle: 240 mm
POKZA280H110...
max. Breite der Kanäle: 250 mm

Achtung!
Arten von Hereinlegungen und ihre Zahl in Dosen:
POKZA125H110, POKZA130H110
Arte von Hereinlegung/Menge: Einfach/1
Anzahl der Module 45:
2 in der Steckdose
POKZA180H110, POKZA205H110
Arte von Hereinlegung/Menge: Einfach/2
Anzahl der Module 45:
5 in der Steckdose 180H110
6 in der Steckdose 205H110
POKZAS180H110, POKZAS205H110
Arte von Hereinlegung/Menge: Schräg/2
Anzahl der Module 45:
5 in der Steckdose 180H110
6 in der Steckdose 205H110
POKZA250H110, POKZA280H110
Arte von Hereinlegung/Menge: Schräg/2
Anzahl der Module 45:
8 in der Steckdose 250H110
9 in der Steckdose 280H110

Vorteile:
- Universale Abdeckung ermöglicht die Installation im Teppichboden,
im Gres und im Stein,
- Anpassung an Standards von Verkabelung,
Modul 45,
- schnelle und intuitive Installation von Dosen,
- Verschiedene Material-Ausführungen (Aluminium, Edelstahl)
- verstellbare Montagehöhen,
- Löcher für Kanäle

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Katalog-Nr. 1 Stück (kg) Abstand a mm Menge (Stück) Dicke der Füllung h Typ des Einsatzes / Anzahl Maximale Anzahl der Module 45 in der Steckdose
POKZA180H110G
BAKS – Kabeltragsysteme
241830
BAKS – Kabeltragsysteme
1,85
BAKS – Kabeltragsysteme
180
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
12
BAKS – Kabeltragsysteme
prosty/2
BAKS – Kabeltragsysteme
5(2,5*2)
Dazugeben
POKZAS180H110G
BAKS – Kabeltragsysteme
241832
BAKS – Kabeltragsysteme
1,85
BAKS – Kabeltragsysteme
180
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
12
BAKS – Kabeltragsysteme
skośny/2
BAKS – Kabeltragsysteme
5(2,5*2)
Dazugeben
POKZA205H110G
BAKS – Kabeltragsysteme
242030
BAKS – Kabeltragsysteme
2,43
BAKS – Kabeltragsysteme
205
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
12
BAKS – Kabeltragsysteme
prosty/2
BAKS – Kabeltragsysteme
6
Dazugeben
POKZAS205H110G
BAKS – Kabeltragsysteme
242032
BAKS – Kabeltragsysteme
2,43
BAKS – Kabeltragsysteme
205
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
12
BAKS – Kabeltragsysteme
skośny/2
BAKS – Kabeltragsysteme
6
Dazugeben
POKZA250H110G
BAKS – Kabeltragsysteme
242530
BAKS – Kabeltragsysteme
3,37
BAKS – Kabeltragsysteme
250
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
12
BAKS – Kabeltragsysteme
skośny/2
BAKS – Kabeltragsysteme
8
Dazugeben
POKZA280H110G
BAKS – Kabeltragsysteme
242830
BAKS – Kabeltragsysteme
4,78
BAKS – Kabeltragsysteme
280
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
12
BAKS – Kabeltragsysteme
skośny/2
BAKS – Kabeltragsysteme
9(4,5*2)
Dazugeben
Beispiel
