POPZ...WE Verzinkte Dose mit Eröffnungsblockade und Edelstahl-Deckel für Kabelhüllen

BAKS – Kabeltragsysteme
Informationen

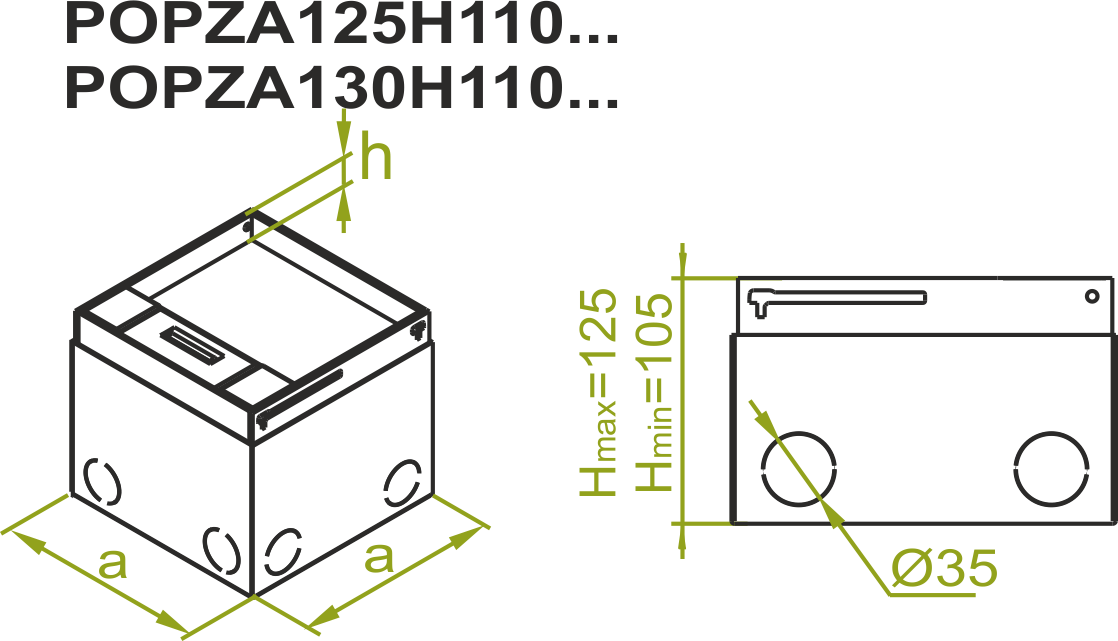

Das Metallgehäuse hat Löcher Ø35 mm, für die
Kabelführung. Der untere Teil des Gehäusekastens
hat vier Löcher Ø8 mm, die die Befestigung von
Dosen auf dem Substrat ermöglichen. Der Umfang
der Einbautiefe beträgt 100-125 mm

Komplette Bodendose ist bereit für die Installation
in technischen, angehoben Boden, und
Estrichböden. Verzinkte Dose mit Aluminium-
Komponenten ist bereit zur Verwendung in
trockener Umgebung.



Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09

E - Edelstahl

Zusätzliche Informationen

Bereite Dose für direkte Montage
von Elektro-Zubehör Modul 45

Tiefe der Füllung von Bedeckung

W- der Belag, h = 5 mm,
G- Gres, h = 12 mm,
K- Stein, h = 23 mm,



Achtung!
Arten von Hereinlegungen und ihre Zahl in Dosen:
POPZ125H110...E , POPZA130H110...E
Arte von Hereinlegung/Menge: Einfach/1
Anzahl der Module 45:
2 in der Steckdose
POPZ180H110...E , POPZ205H110...E
Arte von Hereinlegung/Menge: Einfach/2
Anzahl der Module 45:
5 in der Steckdose 180H110
6 in der Steckdose 205H110
POPZS180H110...E , POPZS205H110...E
Arte von Hereinlegung/Menge: Schräg/2
Anzahl der Module 45:
5 in der Steckdose 180H110
6 in der Steckdose 205H110
POPZ250H110...E , POPZ280H110...E
Arte von Hereinlegung/Menge: Schräg/2
Anzahl der Module 45:
8 in der Steckdose 250H110
9 in der Steckdose 280H110



Vorteile:
-- Universale Abdeckung ermöglicht die Installation im Teppichboden,
im Gres und im Stein,
- Anpassung an Standards von Verkabelung,
Modul 45,
- schnelle und intuitive Installation von Dosen,
- Verschiedene Material-Ausführungen (Aluminium, Edelstahl)
- verstellbare Montagehöhen,
- Löcher für die Kabelführung,

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Katalog-Nr. 1 Stück (kg) Abstand a mm Menge (Stück) Dicke der Füllung h Typ des Einsatzes / Anzahl Maximale Anzahl der Module 45 in der Steckdose
POPZ180H110WE
BAKS – Kabeltragsysteme
231821
BAKS – Kabeltragsysteme
1,90
BAKS – Kabeltragsysteme
180
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
5
BAKS – Kabeltragsysteme
prosty/2
BAKS – Kabeltragsysteme
5(2,5*2)
Dazugeben
POPZS180H110WE
BAKS – Kabeltragsysteme
231834
BAKS – Kabeltragsysteme
1,90
BAKS – Kabeltragsysteme
180
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
5
BAKS – Kabeltragsysteme
skośny/2
BAKS – Kabeltragsysteme
5(2,5*2)
Dazugeben
POPZ205H110WE
BAKS – Kabeltragsysteme
232021
BAKS – Kabeltragsysteme
2,49
BAKS – Kabeltragsysteme
205
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
5
BAKS – Kabeltragsysteme
prosty/2
BAKS – Kabeltragsysteme
6
Dazugeben
POPZS205H110WE
BAKS – Kabeltragsysteme
232034
BAKS – Kabeltragsysteme
2,49
BAKS – Kabeltragsysteme
205
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
5
BAKS – Kabeltragsysteme
skośny/2
BAKS – Kabeltragsysteme
6
Dazugeben
POPZ250H110WE
BAKS – Kabeltragsysteme
232521
BAKS – Kabeltragsysteme
3,46
BAKS – Kabeltragsysteme
250
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
5
BAKS – Kabeltragsysteme
skośny/2
BAKS – Kabeltragsysteme
8
Dazugeben
POPZ280H110WE
BAKS – Kabeltragsysteme
232821
BAKS – Kabeltragsysteme
4,88
BAKS – Kabeltragsysteme
280
BAKS – Kabeltragsysteme
1
BAKS – Kabeltragsysteme
5
BAKS – Kabeltragsysteme
skośny/2
BAKS – Kabeltragsysteme
9(4,5*2)
Dazugeben
Beispiel
