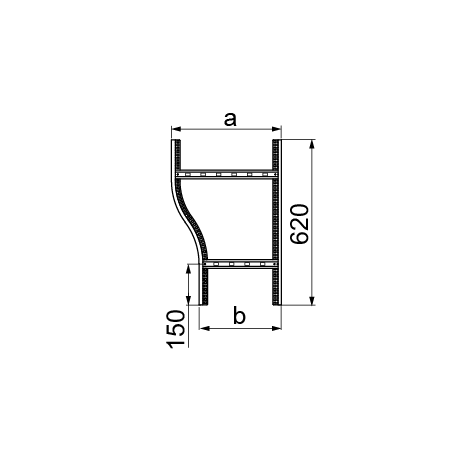

RDLC...H50N Reduzierelement, links

2,0
Informationen

Änderung der Breite der Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Für die Montage sind 4 St. LDCH... Verbinder und 16 Sets von SGKM8x14 oder SGM8x14 Schrauben zu verwenden
– Bei Sonderaufträgen müssen die Abmessungen a und b angegeben werden
– Option E90 für eine Breite von 100 bis 400 mm

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Breite a mm Szerokość b (mm) 1 Stück (kg) Katalog-Nr. Menge (Stück) 3D Datei
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
mm
RDLC200/100H50N
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
1,96
BAKS – Kabeltragsysteme
458420
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
mm
RDLC300/200H50N
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
2,17
BAKS – Kabeltragsysteme
458430
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
mm
RDLC400/300H50N
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
2,41
BAKS – Kabeltragsysteme
458140
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
mm
RDLC500/400H50N
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
2,65
BAKS – Kabeltragsysteme
458150
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
mm
RDLC600/500H50N
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
2,87
BAKS – Kabeltragsysteme
458160
BAKS – Kabeltragsysteme
2
Plik *.std Dazugeben
Beispiel
