SM... Montageschiene, Aluminium

BAKS – Kabeltragsysteme
Informationen

Befestigung von PV-Paneelen auf Trapezblech,
Blechdachziegel oder Wellblech, z. B. DS-V6bN
Struktur

Material

Aluminium (EN AW-6063)
Auf Bestellung:
L- Pulverlackierung schwarz RAL9005

Zusätzliche Informationen

Achtung!
Die Schiene ist mit Dichtungsgummi nicht ausgestattet.
Verwendung von EPDMW2x40 Zellgummi empfohlen.


Vorteile:

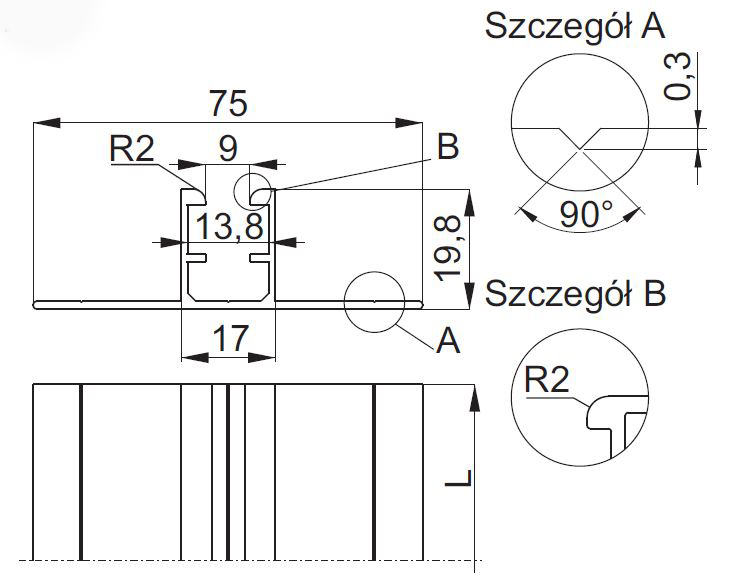

- spezielle Vertiefung (Detail A auf der Zeichnung) ermöglicht
eine einfache Positionierung der Schrauben beim Verschrauben
- geringe Höhe für ästhetische InStahllation der Paneele nahe
an der Dachfläche


Für die Montage sind min. 4 x SMDP6,0x25E Bohrschrauben
notwendig

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Länge L mm 1 Stück (kg) Katalog-Nr. Menge (Stück)
SM400
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
0,25
BAKS – Kabeltragsysteme
890040
BAKS – Kabeltragsysteme
50
Dazugeben
SM6500
BAKS – Kabeltragsysteme
6 500 mm
BAKS – Kabeltragsysteme
4,08
BAKS – Kabeltragsysteme
890046
BAKS – Kabeltragsysteme
50
Dazugeben
Beispiel
