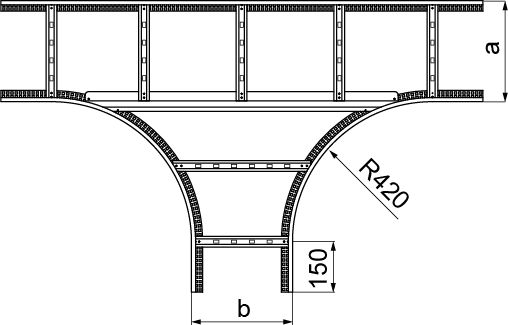

TDC...H100N T-Stück

2,0
Informationen

Verzweigung der Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Für die Montage sind 6 St. LDCH... Verbinder und und 24 Sets von SGKM8x14 oder SGM8x14 Schrauben zu verwenden
– Bei Sonderaufträgen müssen die Abmessungen a und b angegeben werden (wenn a=400 und b=600 betragen, soll das bestellte Formteil mit dem TD...400/600/400H… Symbol versehen sein)
– Option E90 für eine Breite von 100 bis 400 mm

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Szerokość a=b (mm) 1 Stück (kg) Katalog-Nr. Menge (Stück) 3D Datei
TDC100H100N
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
8,10
BAKS – Kabeltragsysteme
492110
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC200H100N
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
9,13
BAKS – Kabeltragsysteme
492120
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC300H100N
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
10,17
BAKS – Kabeltragsysteme
492130
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC400H100N
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
11,23
BAKS – Kabeltragsysteme
492140
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC500H100N
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
12,25
BAKS – Kabeltragsysteme
492150
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC600H100N
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
13,30
BAKS – Kabeltragsysteme
492160
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
