UD Klemmschelle

Name: Baks Kazimierz Sielski
Address: Jagodne 5, Karczew, mazowieckie, 05-480
Telephone: 227108100

Informationen

Aufhängung von Kabeltrassen an Stahlkonstruktionen unter Einsatz von U-Profilen.

Material

FP - verzinkter Stahl im Tauchverfahren PN-EN ISO 10683:2018-11
Auf Bestellung:
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Version

Dazugeben

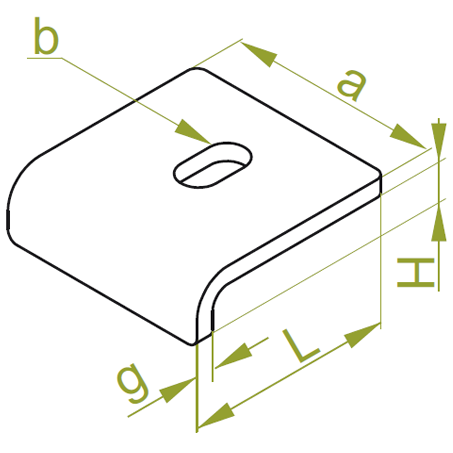

	Symbol	Katalog-Nr.	Länge L mm	Breite a mm	Höhe H mm	Blechdicke (mm)	Otwór b (mm)	Max Belastung F max (kN)	1 Stück (kg)	Menge (Stück)
30 mm mm
	UD	750706	60 mm	30	12	5	11x20	1,80	0,07	100	Dazugeben
60 mm mm
	UD1	751206	60 mm	60	12	5	11x20	4	0,15	50	Dazugeben
	UD2	751306	60 mm	60	20	5	11x20	4	0,20	50	Dazugeben
60 mm mm
	UD3	751406	70 mm	60	20	8	13x20	6	0,32	30	Dazugeben
80 mm mm
	UD4	751606	70 mm	80	28	8	13x20	6,50	0,42	25	Dazugeben

Beispiel
