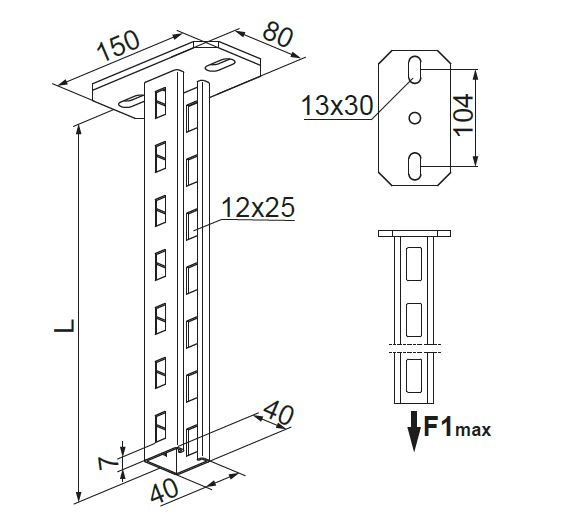

WPCW/WPCO... Hängestiel

BAKS – Kabeltragsysteme
Informationen

Aufhängung von Kabeltrassen.

Material

F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
Auf Bestellung:
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Erhöhte Festigkeitsparameter

– stufenlose Einstellung der Einbauhöhe des Auslegers von der offenen Seite des U-Profils möglich

– stabile Montage von anschraubbaren und Schnappauslegern

– für die Montage der Ausleger auf der offenen Seite des Stützelementes ist es ratsam, die U-Profil- Montageplatten vom Typ PZC40 oder PZC100 zu verwenden.

– für die Montage von Auslegern ist es ratsam, das Distanzblech vom Typ BR35… zu verwenden

– Mit jedem Stützelement ist auch eine Schutzkappe vom Typ NO40x40N enthalten

– Das nachfolgende Diagramm bezieht sich auf die einseitige Belastung eines Halters, für die beidseitige Belastung eines Halters sind die Werte zu verdoppeln (die Belastung muss gleichmäßig sein)

– mehr Halter siehe Deckenhalter

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Katalog-Nr. Länge L mm Max Belastung F max (kN) 1 Stück (kg) Menge (Stück) 3D Datei
WPCW/WPCO200
BAKS – Kabeltragsysteme
750620
BAKS – Kabeltragsysteme
215 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
0,90
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WPCW/WPCO300
BAKS – Kabeltragsysteme
750630
BAKS – Kabeltragsysteme
315 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
1,10
BAKS – Kabeltragsysteme
20
Plik *.std Dazugeben
WPCW/WPCO400
BAKS – Kabeltragsysteme
750640
BAKS – Kabeltragsysteme
415 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
1,30
BAKS – Kabeltragsysteme
10
Plik *.std Dazugeben
WPCW/WPCO500
BAKS – Kabeltragsysteme
750650
BAKS – Kabeltragsysteme
515 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
1,47
BAKS – Kabeltragsysteme
10
Plik *.std Dazugeben
WPCW/WPCO600
BAKS – Kabeltragsysteme
750660
BAKS – Kabeltragsysteme
615 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
1,67
BAKS – Kabeltragsysteme
10
Plik *.std Dazugeben
WPCW/WPCO700
BAKS – Kabeltragsysteme
750670
BAKS – Kabeltragsysteme
700 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
1,86
BAKS – Kabeltragsysteme
10
Plik *.std Dazugeben
WPCW/WPCO800
BAKS – Kabeltragsysteme
750680
BAKS – Kabeltragsysteme
800 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
2,10
BAKS – Kabeltragsysteme
10
Plik *.std Dazugeben
WPCW/WPCO900
BAKS – Kabeltragsysteme
750690
BAKS – Kabeltragsysteme
900 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
2,25
BAKS – Kabeltragsysteme
10
Plik *.std Dazugeben
WPCW/WPCO1000
BAKS – Kabeltragsysteme
750611
BAKS – Kabeltragsysteme
1 000 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
2,45
BAKS – Kabeltragsysteme
10
Plik *.std Dazugeben
WPCW/WPCO1100
BAKS – Kabeltragsysteme
750511
BAKS – Kabeltragsysteme
1 100 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
2,70
BAKS – Kabeltragsysteme
10
Plik *.std Dazugeben
WPCW/WPCO1200
BAKS – Kabeltragsysteme
750512
BAKS – Kabeltragsysteme
1 200 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
2,95
BAKS – Kabeltragsysteme
10
Plik *.std Dazugeben
WPCW/WPCO1500
BAKS – Kabeltragsysteme
750515
BAKS – Kabeltragsysteme
1 500 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
3,26
BAKS – Kabeltragsysteme
4
Plik *.std Dazugeben
WPCW/WPCO2000
BAKS – Kabeltragsysteme
750612
BAKS – Kabeltragsysteme
2 000 mm
BAKS – Kabeltragsysteme
17
BAKS – Kabeltragsysteme
4,90
BAKS – Kabeltragsysteme
4
Plik *.std Dazugeben
Beispiel
