WWSN... Ausleger, verstärkt

BAKS – Kabeltragsysteme
Informationen

Befestigung von Kabelrinnen, Gitterrinnen, Kabelleitern, Rohren und sonstigen Komponenten.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Kerben an der Seite des Auslegers ermöglichen die schraubenlose Montage von Kabelrinnen, Gitterrinnen
und Kabelleitern unter Einsatz von einem ZAPU... Universal-Klemmbügel
– Montage an der Wand oder Konstruktion mit nur einer Schraube
– Sehr gute Festigkeitsparameter
– Aufgrund der erweiterten Breite ist die Montage auf der offenen Seite des U-Profils möglich (stufenlose
Positionseinstellung möglich)
– schraubenlose Montage der Kabeltrassen zu den Auslegern (mit ZAPU-Spannklemme)

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

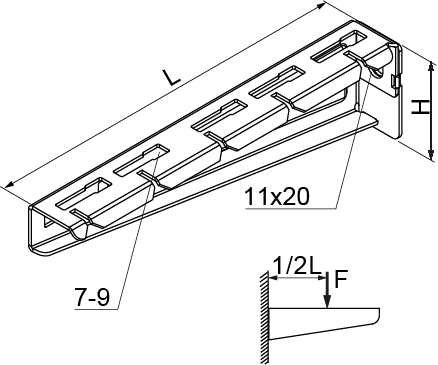

Symbol Katalog-Nr. Länge L mm Höhe H mm Max Belastung F max (kN) 1 Stück (kg) Dicke (mm) Menge (Stück)
WWSN50
BAKS – Kabeltragsysteme
715505
BAKS – Kabeltragsysteme
95 mm
BAKS – Kabeltragsysteme
47
BAKS – Kabeltragsysteme
0,75
BAKS – Kabeltragsysteme
0,10
BAKS – Kabeltragsysteme
1,20
BAKS – Kabeltragsysteme
50
Dazugeben
WWSN100
BAKS – Kabeltragsysteme
715510
BAKS – Kabeltragsysteme
145 mm
BAKS – Kabeltragsysteme
54
BAKS – Kabeltragsysteme
1,50
BAKS – Kabeltragsysteme
0,19
BAKS – Kabeltragsysteme
1,50
BAKS – Kabeltragsysteme
50
Dazugeben
WWSN150
BAKS – Kabeltragsysteme
715515
BAKS – Kabeltragsysteme
195 mm
BAKS – Kabeltragsysteme
60
BAKS – Kabeltragsysteme
1,70
BAKS – Kabeltragsysteme
0,28
BAKS – Kabeltragsysteme
1,50
BAKS – Kabeltragsysteme
50
Dazugeben
WWSN200
BAKS – Kabeltragsysteme
715520
BAKS – Kabeltragsysteme
245 mm
BAKS – Kabeltragsysteme
65
BAKS – Kabeltragsysteme
1,95
BAKS – Kabeltragsysteme
0,33
BAKS – Kabeltragsysteme
2
BAKS – Kabeltragsysteme
30
Dazugeben
WWSN300
BAKS – Kabeltragsysteme
715530
BAKS – Kabeltragsysteme
345 mm
BAKS – Kabeltragsysteme
80
BAKS – Kabeltragsysteme
2,25
BAKS – Kabeltragsysteme
0,52
BAKS – Kabeltragsysteme
2
BAKS – Kabeltragsysteme
30
Dazugeben
WWSN400
BAKS – Kabeltragsysteme
715540
BAKS – Kabeltragsysteme
450 mm
BAKS – Kabeltragsysteme
90
BAKS – Kabeltragsysteme
2,85
BAKS – Kabeltragsysteme
0,89
BAKS – Kabeltragsysteme
2,50
BAKS – Kabeltragsysteme
20
Dazugeben
WWSN500
BAKS – Kabeltragsysteme
715550
BAKS – Kabeltragsysteme
550 mm
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
3,15
BAKS – Kabeltragsysteme
1,14
BAKS – Kabeltragsysteme
2,50
BAKS – Kabeltragsysteme
20
Dazugeben
WWSN600
BAKS – Kabeltragsysteme
715560
BAKS – Kabeltragsysteme
650 mm
BAKS – Kabeltragsysteme
110
BAKS – Kabeltragsysteme
3,40
BAKS – Kabeltragsysteme
1,68
BAKS – Kabeltragsysteme
3
BAKS – Kabeltragsysteme
20
Dazugeben
Beispiel
