Informationen

Schraubenlose Befestigung von Gitterrinnen.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Alternativ kann der verstärkte Ausleger vom Typ WWS/WWSO mit der Schraubenklamme vom Typ ZS/ZSO verwendet werden

Version

Dazugeben

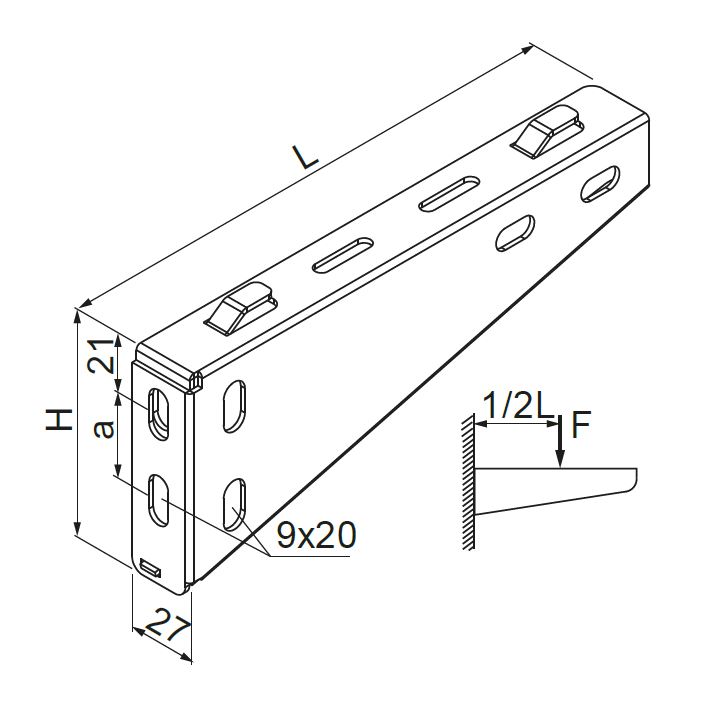

Symbol	Katalog-Nr.	Länge L mm	Höhe H mm	Abstand a mm	Max Belastung F max (kN)	1 Stück (kg)	Blechdicke (mm)	Menge (Stück)
WWSS100	900710	115 mm	80	35	1,20	0,19	2	30	Dazugeben
WWSS200	900720	215 mm	90	45	1,40	0,38	2	30	Dazugeben
WWSS300	900730	315 mm	115	45	1,90	0,77	2	30	Dazugeben
WWSS400	900740	415 mm	115	45	1,80	1,20	2,50	20	Dazugeben
WWSS500	900750	515 mm	115	45	1,60	1,22	2,50	20	Dazugeben
WWSS600	900760	615 mm	115	45	1,50	1,33	2,50	20	Dazugeben
