3,0
Informations

Conduction du chemin de câbles dans les
grandes espaces ou dans des endroits à
une quantité de constructions de support
limitée. Une grande résistance des échelles
permet à installer des supports même tous
les 12m.

Materiél

Acier galvanisé par méthode Sendzimir
PN-EN 10346:2011.
Sur commande:
F- acier galvanisé par immersion
PN-EN ISO 1461:2011
E- acier résistant aux acides PN-EN 10088,
segments jusqu'à 3 m.
L- vernis de couleur standard RAL

Informations supplémentaires

Echelles aux échelons adaptés à l'assemblage
des poignées de câbles UK/UKO
ATTENTION
En cas de commandes importantes possibilité de réalisation:
- d'échelles aux bords perforés
- d'échelles d'une longueur de 2 à 12 m.
- d'échelles de rôle épaisse de 1,2; 2,5 mm.

Versions
Chemins de câble - BAKS Chemins de câble - BAKS

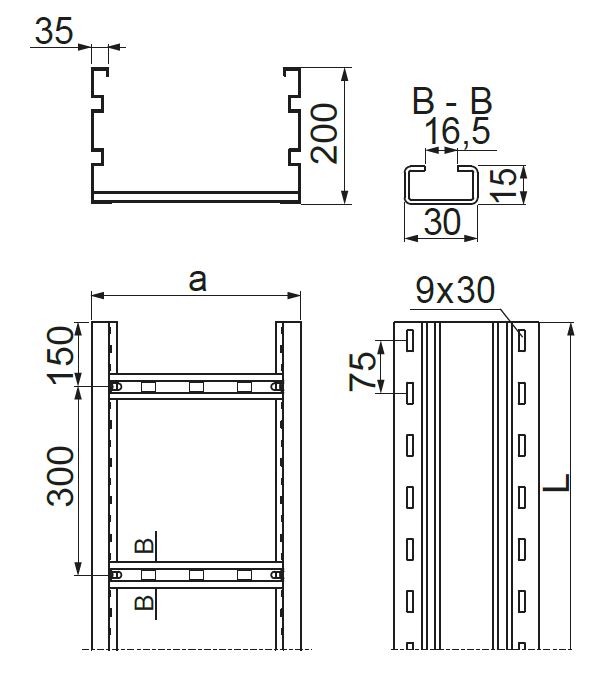

Symbole Longueur L (mm) Largeur a (mm) Numéro de catalogue La quantité dans l'emballage (pièces / m.) Collier 1m (kg) Coupe efficace (mm2) 3D file
Chemins de câble - BAKS
200 mm
Chemins de câble - BAKS
37800 mm
DST200H200/6
Chemins de câble - BAKS
6 000 mm
Chemins de câble - BAKS
200
Chemins de câble - BAKS
433620
Chemins de câble - BAKS
1 / 6 pcs. / m
Chemins de câble - BAKS
15,05 kg
Chemins de câble - BAKS
37 800
Plik *.std Ajoutez
Chemins de câble - BAKS
300 mm
Chemins de câble - BAKS
57800 mm
DST300H200/6
Chemins de câble - BAKS
6 000 mm
Chemins de câble - BAKS
300
Chemins de câble - BAKS
433630
Chemins de câble - BAKS
1 / 6 pcs. / m
Chemins de câble - BAKS
15,35 kg
Chemins de câble - BAKS
57 800
Plik *.std Ajoutez
Chemins de câble - BAKS
400 mm
Chemins de câble - BAKS
77800 mm
DST400H200/6
Chemins de câble - BAKS
6 000 mm
Chemins de câble - BAKS
400
Chemins de câble - BAKS
433640
Chemins de câble - BAKS
1 / 6 pcs. / m
Chemins de câble - BAKS
15,68 kg
Chemins de câble - BAKS
77 800
Plik *.std Ajoutez
Chemins de câble - BAKS
500 mm
Chemins de câble - BAKS
97800 mm
DST500H200/6
Chemins de câble - BAKS
6 000 mm
Chemins de câble - BAKS
500
Chemins de câble - BAKS
433650
Chemins de câble - BAKS
1 / 6 pcs. / m
Chemins de câble - BAKS
15,96 kg
Chemins de câble - BAKS
97 800
Plik *.std Ajoutez
Chemins de câble - BAKS
600 mm
Chemins de câble - BAKS
117800 mm
DST600H200/6
Chemins de câble - BAKS
6 000 mm
Chemins de câble - BAKS
600
Chemins de câble - BAKS
433660
Chemins de câble - BAKS
1 / 6 pcs. / m
Chemins de câble - BAKS
16,21 kg
Chemins de câble - BAKS
117 800
Plik *.std Ajoutez
Sollicitation
Chemins de câble - BAKS Chemins de câble - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Remplissage
Chemins de câble - BAKS Chemins de câble - BAKS
Chemins de câble - BAKS
Câble 1
Chemins de câble - BAKS
Chemins de câble - BAKS
Câble 2
Chemins de câble - BAKS
Chemins de câble - BAKS
Câble 3
Chemins de câble - BAKS
Chemins de câble - BAKS
Câble 4
Chemins de câble - BAKS
Chemins de câble - BAKS


Réserve de remplissage (%)
Chemins de câble - BAKS
Correction du remplissage (%)
Chemins de câble - BAKS
