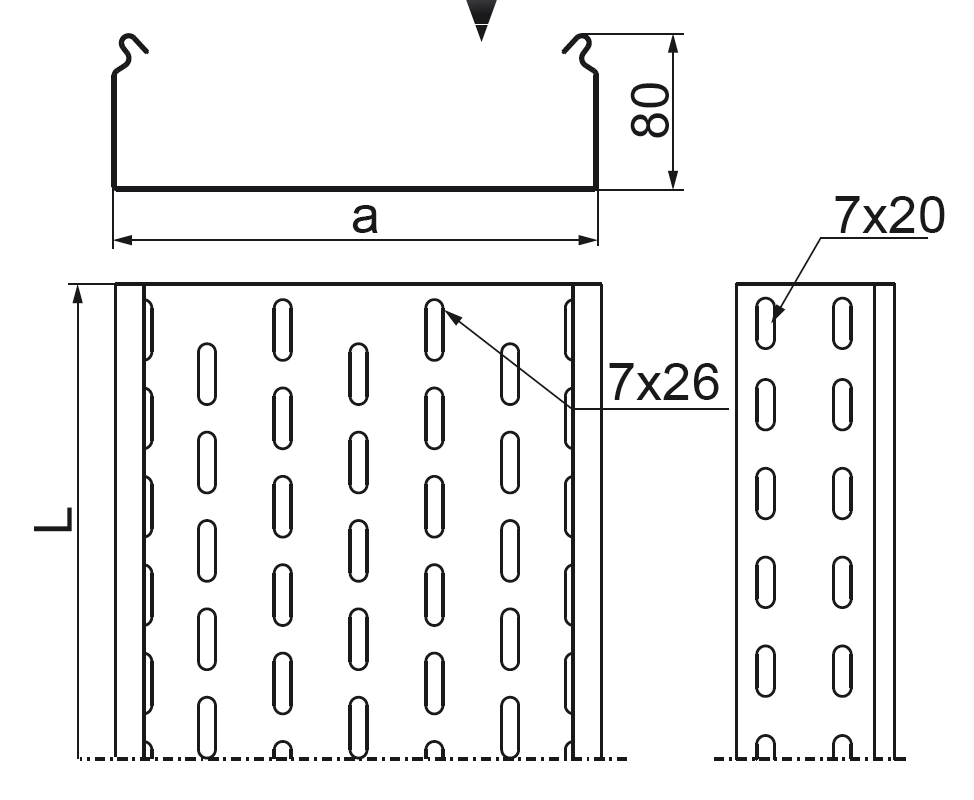

KCP...H80 Chemin de câbles

1,5
Informations

Installation du chemin de câbles

Materiél

Acier galvanisé par méthode
Sendzimir PN-EN 10346:2011.
Sur commande:
F - acier galvanisé par immersion
PN-EN ISO 1461:2011 seulement pour KCL...
E - acier résistant aux acides PN-EN 10088,
L - vernis de couleur standard RAL

Informations supplémentaires

Assemblage de chemins KCP/KCOP uniquement à l'aide de
raccords (absence de coupure dans le bord du chemin). Pour le raccordement
il faut appliquer des vis GKM6x12 ou SGM6x12

Les chemins de câbles d'acier résistant aux acides d'une épaisseur
de 1,5 mm sont réalisés sans réemboutissage du haut (avec pli en
équerre) Pas de possibilité de cliqueter les fermetures

Remarque! Raccordement des augets uniquement à l'aide de raccords supplémentaires
Versions
Chemins de câble - BAKS Chemins de câble - BAKS
Symbole Numéro de catalogue Largeur a (mm) Longueur L (mm) Collier 1m (kg) La quantité dans l'emballage (pièces / m.) Coupe efficace (mm2) 3D file
Chemins de câble - BAKS
100 mm
Chemins de câble - BAKS
7800 mm
KCP100H80/3
Chemins de câble - BAKS
180810
Chemins de câble - BAKS
100
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
2,83 kg
Chemins de câble - BAKS
4 / 12 pcs. / m
Chemins de câble - BAKS
7 800
Plik *.std Ajoutez
Chemins de câble - BAKS
200 mm
Chemins de câble - BAKS
15800 mm
KCP200H80/3
Chemins de câble - BAKS
180820
Chemins de câble - BAKS
200
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
3,57 kg
Chemins de câble - BAKS
4 / 12 pcs. / m
Chemins de câble - BAKS
15 800
Plik *.std Ajoutez
Chemins de câble - BAKS
300 mm
Chemins de câble - BAKS
23800 mm
KCP300H80/3
Chemins de câble - BAKS
180830
Chemins de câble - BAKS
300
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
4,59 kg
Chemins de câble - BAKS
2 / 6 pcs. / m
Chemins de câble - BAKS
23 800
Plik *.std Ajoutez
Chemins de câble - BAKS
400 mm
Chemins de câble - BAKS
31800 mm
KCP400H80/3
Chemins de câble - BAKS
180840
Chemins de câble - BAKS
400
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
5,52 kg
Chemins de câble - BAKS
2 / 6 pcs. / m
Chemins de câble - BAKS
31 800
Plik *.std Ajoutez
Chemins de câble - BAKS
500 mm
Chemins de câble - BAKS
39800 mm
KCP500H80/3
Chemins de câble - BAKS
180850
Chemins de câble - BAKS
500
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
6,33 kg
Chemins de câble - BAKS
2 / 6 pcs. / m
Chemins de câble - BAKS
39 800
Plik *.std Ajoutez
Chemins de câble - BAKS
600 mm
Chemins de câble - BAKS
47800 mm
KCP600H80/3
Chemins de câble - BAKS
180860
Chemins de câble - BAKS
600
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
7,39 kg
Chemins de câble - BAKS
2 / 6 pcs. / m
Chemins de câble - BAKS
47 800
Plik *.std Ajoutez
