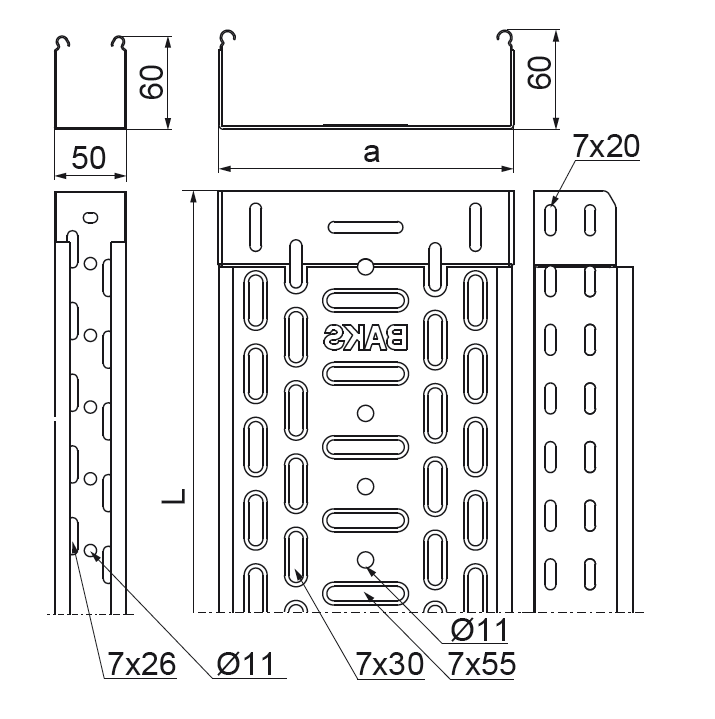

KGR...H60 Chemin de câbles

0,5
Informations

Installation du chemin de câbles

Materiél

Acier galvanisé par méthode
Sendzimir PN-EN 10346:2011.
Sur commande:
L - vernis de couleur standard RAL

Informations supplémentaires

Possibilité d'assemblage de chemins de câbles par glissage l'un
dans l'autre et raccordement sans joints. Pour le raccordement
il faut appliquer des vis GKM6x12 ou SGM6x12

Remarque! Système sans raccords. Le raccordement par glissage d'un auget dans un autre et vissage. Raccords recommandés à des grandes sollicitation
Versions
Chemins de câble - BAKS Chemins de câble - BAKS
Symbole Numéro de catalogue Largeur a (mm) Longueur L (mm) Collier 1m (kg) La quantité dans l'emballage (pièces / m.) Coupe efficace (mm2) 3D file
Chemins de câble - BAKS
50 mm
Chemins de câble - BAKS
2900 mm
KGR50H60/3
Chemins de câble - BAKS
160224
Chemins de câble - BAKS
50
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
0,66 kg
Chemins de câble - BAKS
4 / 12 pcs. / m
Chemins de câble - BAKS
2 900
Plik *.std Ajoutez
Chemins de câble - BAKS
100 mm
Chemins de câble - BAKS
5800 mm
KGR100H60/3
Chemins de câble - BAKS
161516
Chemins de câble - BAKS
100
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
0,90 kg
Chemins de câble - BAKS
4 / 12 pcs. / m
Chemins de câble - BAKS
5 800
Plik *.std Ajoutez
Chemins de câble - BAKS
150 mm
Chemins de câble - BAKS
8800 mm
KGR150H60/3
Chemins de câble - BAKS
161616
Chemins de câble - BAKS
150
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
1,15 kg
Chemins de câble - BAKS
4 / 12 pcs. / m
Chemins de câble - BAKS
8 800
Plik *.std Ajoutez
Chemins de câble - BAKS
200 mm
Chemins de câble - BAKS
11800 mm
KGR200H60/3
Chemins de câble - BAKS
161716
Chemins de câble - BAKS
200
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
1,43 kg
Chemins de câble - BAKS
4 / 12 pcs. / m
Chemins de câble - BAKS
11 800
Plik *.std Ajoutez
Chemins de câble - BAKS
300 mm
Chemins de câble - BAKS
17800 mm
KGR300H60/3
Chemins de câble - BAKS
161816
Chemins de câble - BAKS
300
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
1,96 kg
Chemins de câble - BAKS
4 / 12 pcs. / m
Chemins de câble - BAKS
17 800
Plik *.std Ajoutez
