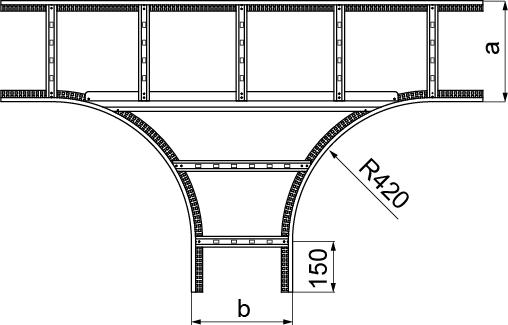

TDC...H80N Té de dérivation

2,0
Informations

Embranchement du chemin de câble.

Materiél

Acier galvanisé par
Sendzimir PN-EN 10346:2011.
Sur commande:
F - acier galvanisé par
immersion PN-EN ISO 1461:2011
E - acier résistant aux acides PN-EN 10088
L - vernis de couleur standard RAL

Informations supplémentaires

Pour l'assemblage nous préconisons 4 raccords LDCH...
et 32 ensembles de vis SGKM8x14 ou SGM8x14

Versions
Chemins de câble - BAKS Chemins de câble - BAKS
Symbole Szerokość a=b (mm) Poids 1 szt. (kg) Numéro de catalogue Nombre (pcs.) 3D file
TDC100H80N
Chemins de câble - BAKS
100
Chemins de câble - BAKS
7,09
Chemins de câble - BAKS
496710
Chemins de câble - BAKS
1
Plik *.std Ajoutez
TDC200H80N
Chemins de câble - BAKS
200
Chemins de câble - BAKS
8,09
Chemins de câble - BAKS
496720
Chemins de câble - BAKS
1
Plik *.std Ajoutez
TDC300H80N
Chemins de câble - BAKS
300
Chemins de câble - BAKS
9,10
Chemins de câble - BAKS
496730
Chemins de câble - BAKS
1
Plik *.std Ajoutez
TDC400H80N
Chemins de câble - BAKS
400
Chemins de câble - BAKS
10,12
Chemins de câble - BAKS
496740
Chemins de câble - BAKS
1
Plik *.std Ajoutez
TDC500H80N
Chemins de câble - BAKS
500
Chemins de câble - BAKS
11,12
Chemins de câble - BAKS
496750
Chemins de câble - BAKS
1
Plik *.std Ajoutez
TDC600H80N
Chemins de câble - BAKS
600
Chemins de câble - BAKS
12,13
Chemins de câble - BAKS
496760
Chemins de câble - BAKS
1
Plik *.std Ajoutez
Exemples
