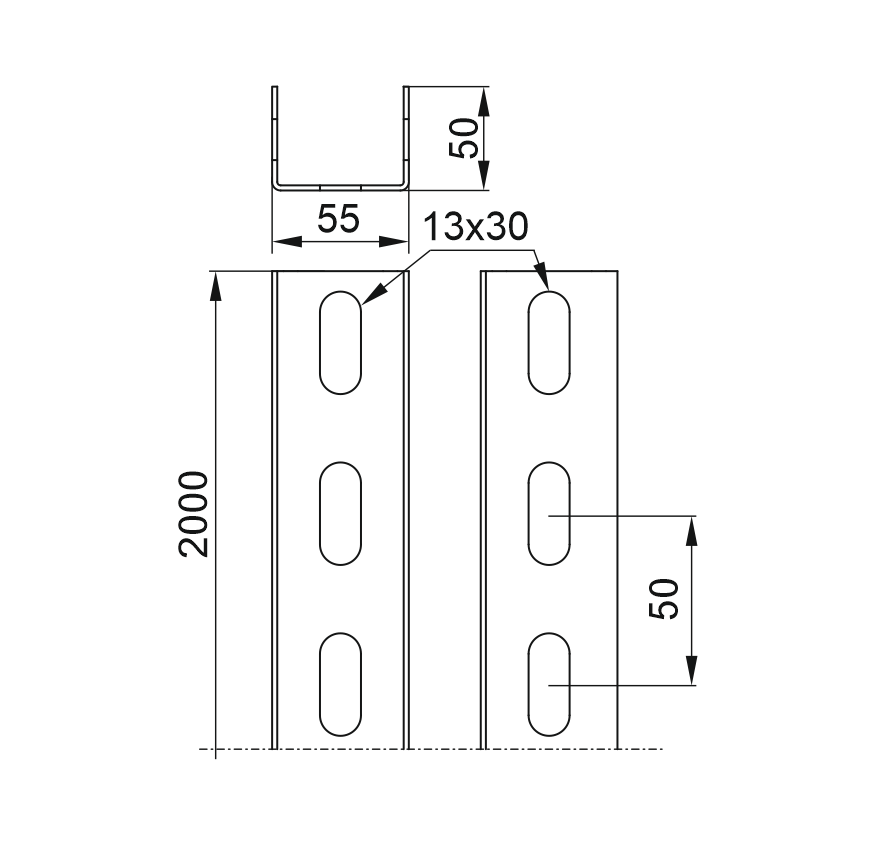

Informacje

Do podwieszania lamp i jako element konstrukcyjny do mocowania drabinek i korytek kablowych. Jako element wsporczy dla wysięgników: „WW”, „WWS/WWSO”, „WS”, „WSZ”, „WZS”, „WWC”, „WMC/WMCO”, „WPL”, „WPT”, „WMCN”, „WWCN”.





Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
E- stal kwasoodporna, odcinki do 3 mb.
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga!

Na duże zamówienie, możliwość wykonania dowolnych odcinków do 3 m. Do montażu ceownika z łącznikiem należy użyć śrub SGKM10x20 lub SGM10x20

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CC55H50/03
Trasy kablowe - BAKS
612103
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
0,60
Trasy kablowe - BAKS
20
Plik *.std Dodaj
CC55H50/04
Trasy kablowe - BAKS
612104
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
0,81
Trasy kablowe - BAKS
20
Plik *.std Dodaj
CC55H50/05
Trasy kablowe - BAKS
612105
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
1,01
Trasy kablowe - BAKS
20
Plik *.std Dodaj
CC55H50/1
Trasy kablowe - BAKS
612110
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
2,02
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CC55H50/2
Trasy kablowe - BAKS
612120
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
4,05
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CC55H50/3
Trasy kablowe - BAKS
612130
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
6,09
Trasy kablowe - BAKS
4
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
2
Pole przekroju poprzecznego
(cm2)
2,19
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,02
Środek ciężkości
e2
(mm)
32,80
Moment bezwładności
Iy
(cm4)
6,845
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
3,98
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
2,087
Promień bezwładności
iy
(cm)
17,70
Oś Z
Moment bezwładności
Iz
(cm4)
19,039
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
6,923
Promień bezwładności
iz
(cm)
23,60
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
