Informacje

Tworzenie konstrukcji nośnych

Materiał

Stal cynkowana metodą
zanurzeniową PN-EN ISO 1461:2011.
Na zamówienie:
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga! Na zamówienie powyżej 200 szt., możliwość wykonania
w innych długościach i grubościach. Do montażu ceowników z łącznikami
należy użyć śrub SGKM10x20 lub SGM10x20

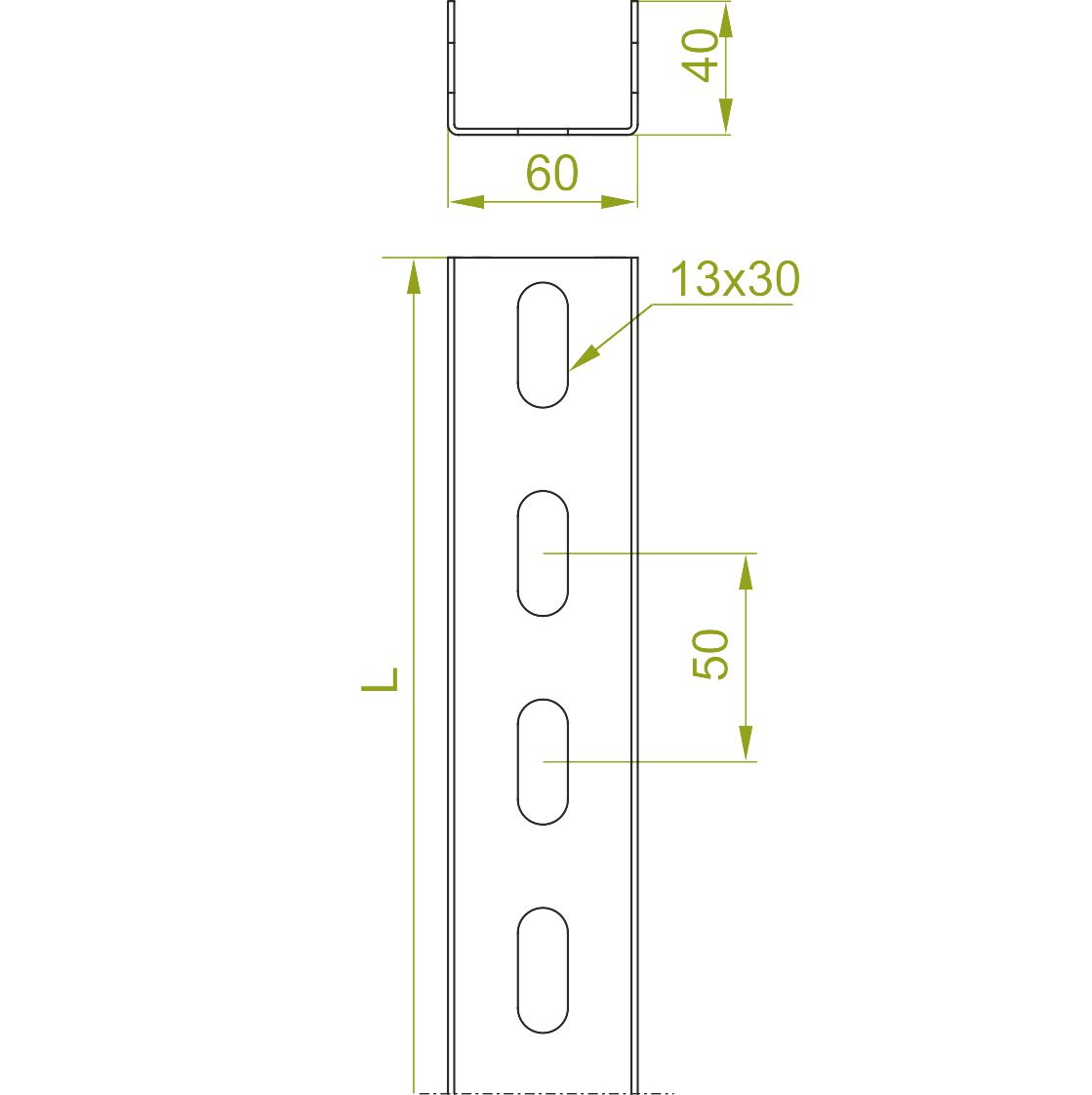

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CE60H40/3
Trasy kablowe - BAKS
616430
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
9,99
Trasy kablowe - BAKS
4
Plik *.std Dodaj
CE60H40/6
Trasy kablowe - BAKS
616460
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
19,98
Trasy kablowe - BAKS
4
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
4
Pole przekroju poprzecznego
(cm2)
2,19
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,02
Środek ciężkości
e2
(mm)
32,80
Moment bezwładności
Iy
(cm4)
6,845
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
3,98
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
2,087
Promień bezwładności
iy
(cm)
17,70
Oś Z
Moment bezwładności
Iz
(cm4)
19,039
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
6,923
Promień bezwładności
iz
(cm)
23,60
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
