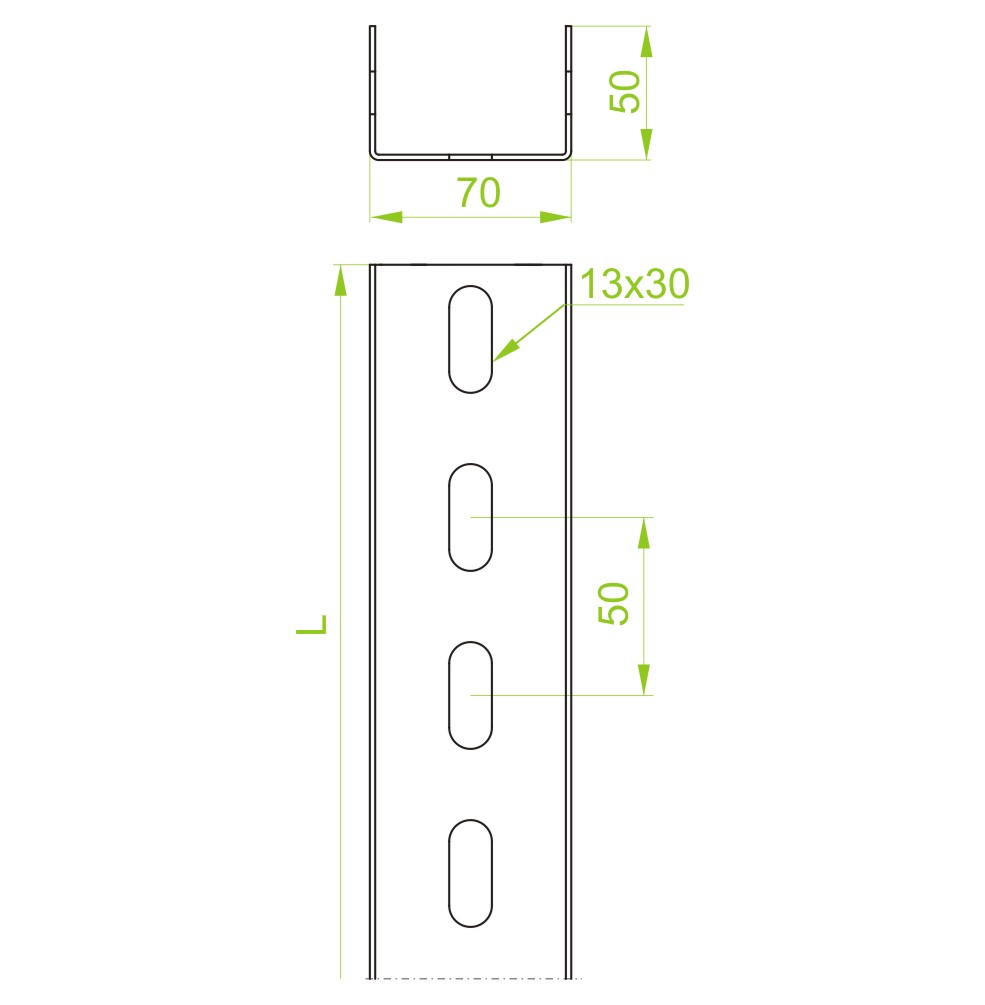

CE70H50 Ceownik

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Tworzenie konstrukcji nośnych

Materiał

Stal cynkowana metodą
zanurzeniową PN-EN ISO 1461:2011.
Na zamówienie:
E- stal kwasoodporna, odcinki do 3 mb.
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Do montażu ceowników z łącznikami należy użyć śrub SGKM10x20
lub SGM10x20.

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CE70H50/03
Trasy kablowe - BAKS
616303
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
1,14
Trasy kablowe - BAKS
10
Plik *.std Dodaj
CE70H50/04
Trasy kablowe - BAKS
616304
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
1,52
Trasy kablowe - BAKS
10
Plik *.std Dodaj
CE70H50/05
Trasy kablowe - BAKS
616305
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
1,90
Trasy kablowe - BAKS
10
Plik *.std Dodaj
CE70H50/06
Trasy kablowe - BAKS
616306
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
2,28
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CE70H50/07
Trasy kablowe - BAKS
616307
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
2,66
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CE70H50/08
Trasy kablowe - BAKS
616308
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
3,04
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CE70H50/09
Trasy kablowe - BAKS
616309
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
3,42
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CE70H50/1
Trasy kablowe - BAKS
616310
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
3,80
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CE70H50/2
Trasy kablowe - BAKS
616320
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
7,60
Trasy kablowe - BAKS
4
Dodaj
CE70H50/3
Trasy kablowe - BAKS
616330
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
11,40
Trasy kablowe - BAKS
4
Plik *.std Dodaj
CE70H50/6
Trasy kablowe - BAKS
626360
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
22,80
Trasy kablowe - BAKS
4
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
CE70H50/03 Lcałk. 300 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/04 Lcałk. 400 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/05 Lcałk. 500 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/06 Lcałk. 600 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/07 Lcałk. 700 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/08 Lcałk. 800 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/09 Lcałk. 900 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/1 Lcałk. 1000 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/2 Lcałk. 2000 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/3 Lcałk. 3000 mm Fk kN f1 dop. mm n bezp. 70%
CE70H50/6 Lcałk. 6000 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
