CMC41H21 Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp i jako element konstrukcyjny
do mocowania drabinek i korytek kablowych. Jako
element wsporczy dla wysięgników: WW,
WWS/WWSO, WWC, WWCN, WMC/WMCO,
WMCN, WPL, WWD, WPT, WTL, WWT.

Materiał

Stal ocynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
E- stal kwasoodporna, odcinki do 3 mb,
oprócz CMC41H21 i CMM41H21
L- lakierowanie w standardowym kolorze RAL

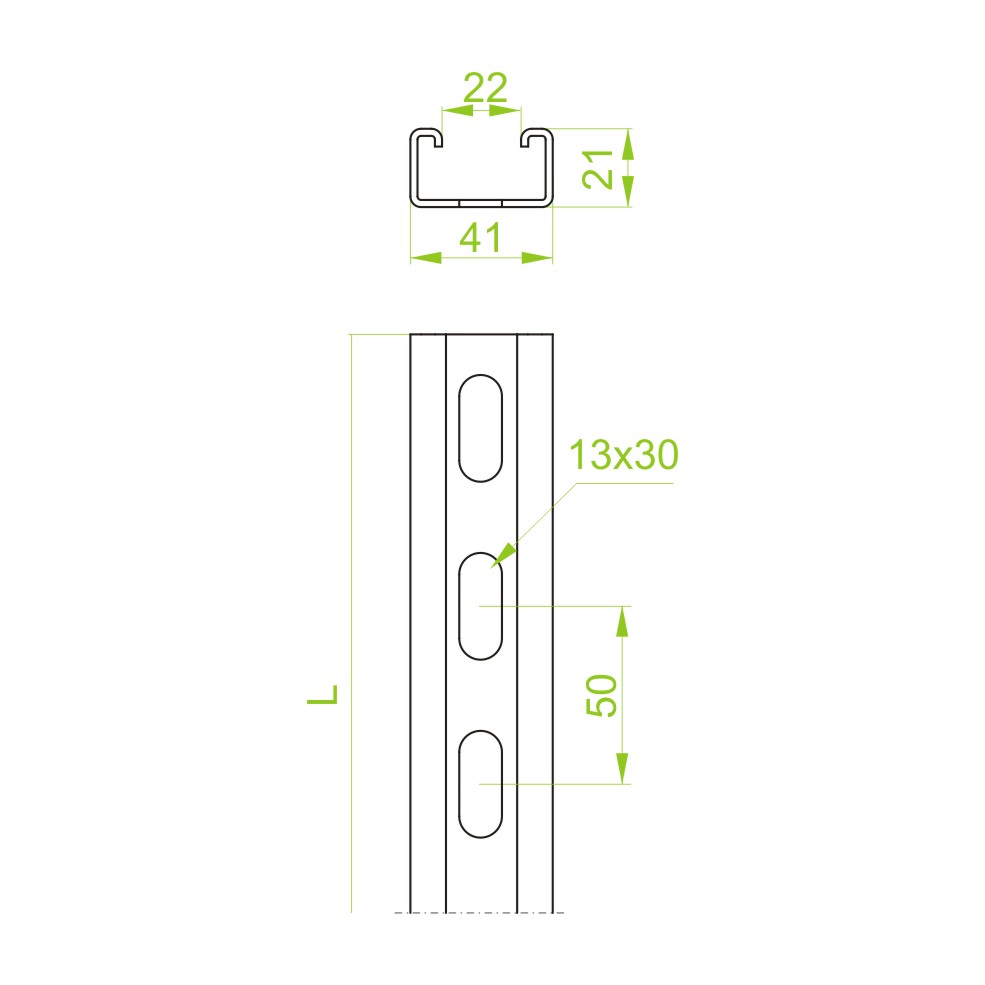

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CMC41H21/2
Trasy kablowe - BAKS
643220
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
3,12
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMC41H21/3
Trasy kablowe - BAKS
643230
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
4,68
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMC41H21/6
Trasy kablowe - BAKS
643260
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
9,36
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
2
Pole przekroju poprzecznego
(cm2)
1,77
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,01
Środek ciężkości
e2
(mm)
10,90
Moment bezwładności
Iy
(cm4)
1,037
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
1,026
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
0,951
Promień bezwładności
iy
(cm)
7,70
Oś Z
Moment bezwładności
Iz
(cm4)
4,799
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
2,341
Promień bezwładności
iz
(cm)
16,50
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
