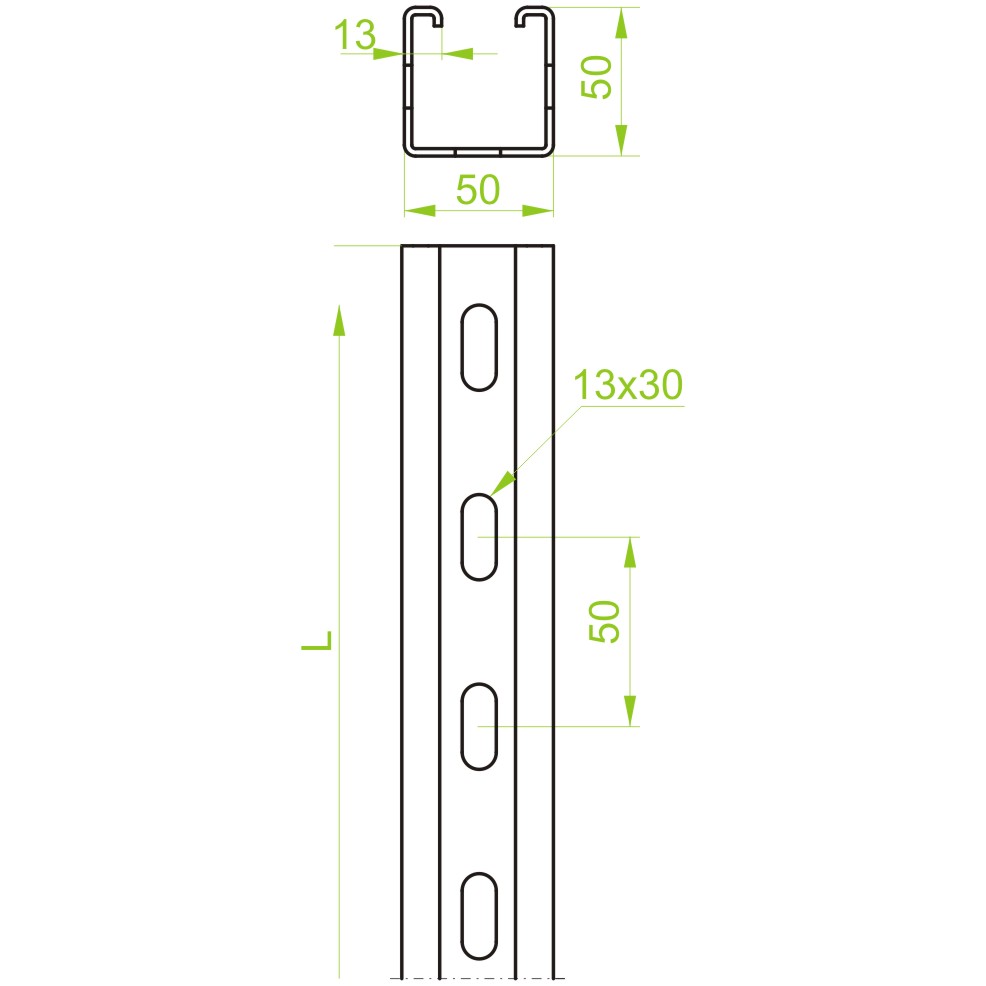

CMC50H50 Ceownik montażowy

Informacje

Do podwieszania lamp, jako fragment konstrukcji
i element konstrukcyjny do mocowania drabinek,
koryt i wysięgników: WWT, WPT, WWC, WWCN,
WPL, WTL, WW, WWS/WWSO, WMC/WMCO, WMCN.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
dla ceownika CMC50H50... usługa w standardzie, dla pozostałych na zamówienie powyżej 300 m
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga!

Możliwość zamówienia dowolnych odcinków do 6 m.

Do montażu ceownika z łącznikiem należy użyć śrub

SGKM10×20 lub SGM10×20

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CMC50H50/2
Trasy kablowe - BAKS
616820
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
5,36
Trasy kablowe - BAKS
4
Plik *.std Dodaj
CMC50H50/3
Trasy kablowe - BAKS
616830
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
8,04
Trasy kablowe - BAKS
4
Plik *.std Dodaj
CMC50H50/6
Trasy kablowe - BAKS
616860
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
16,08
Trasy kablowe - BAKS
4
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
2
Pole przekroju poprzecznego
(cm2)
2,63
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,02
Środek ciężkości
e2
(mm)
25,90
Moment bezwładności
Iy
(cm4)
10,319
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
4,282
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
3,984
Promień bezwładności
iy
(cm)
19,80
Oś Z
Moment bezwładności
Iz
(cm4)
11,143
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
4,457
Promień bezwładności
iz
(cm)
20,60
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
