CMP41H21F Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp i jako element konstrukcyjny
do mocowania drabinek i korytek kablowych. Jako
element wsporczy dla wysięgników: WW,
WWS/WWSO, WWC, WWCN, WMC/WMCO,
WMCN, WPL, WWD, WPT, WTL, WWT.

Materiał

Stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2011

Na zamówienie:

L- lakierowanie w standardowym kolorze RAL

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

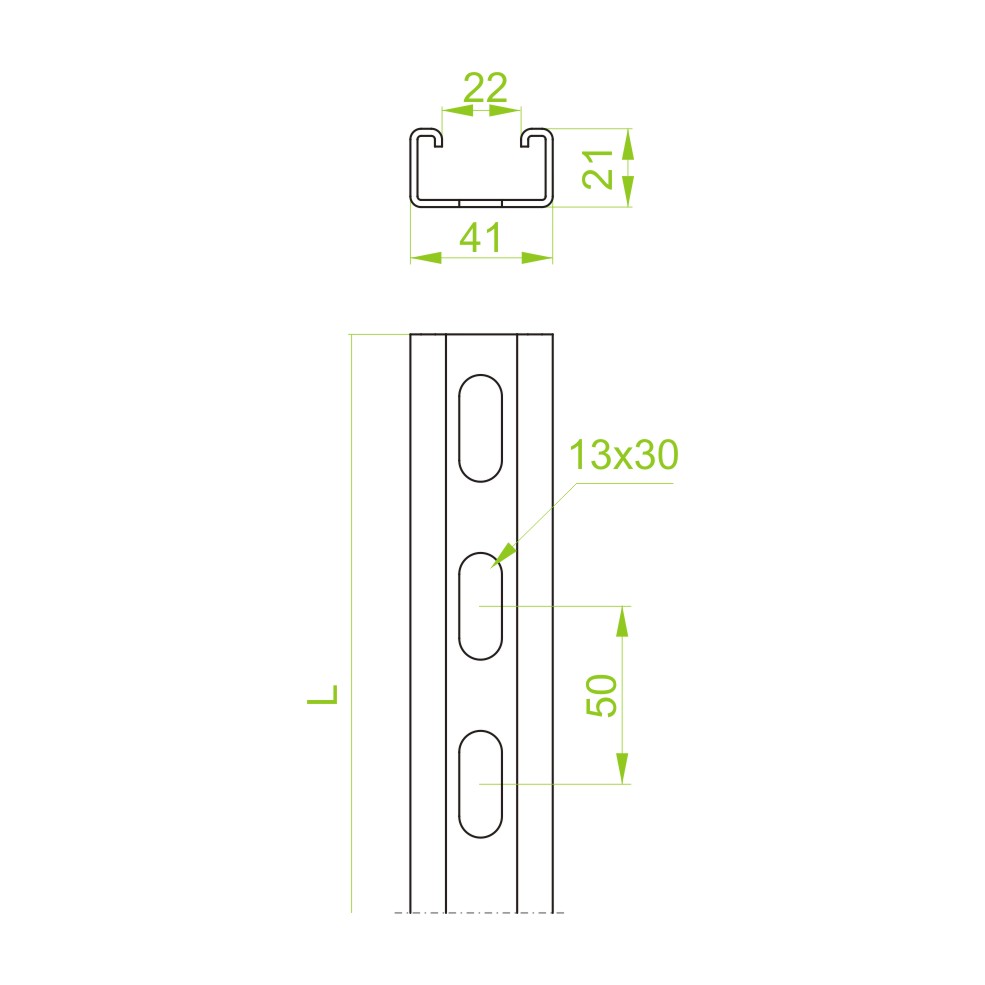

Symbol Numer katalogowy Długość L (mm) Szerokość a (mm) Wysokość H (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H21/02F
Trasy kablowe - BAKS
620112
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
0,23
Trasy kablowe - BAKS
50
Plik *.std Dodaj
CMP41H21/03F
Trasy kablowe - BAKS
620113
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
0,35
Trasy kablowe - BAKS
50
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H21/04F
Trasy kablowe - BAKS
620114
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
0,47
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H21/05F
Trasy kablowe - BAKS
620115
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
0,59
Trasy kablowe - BAKS
30
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H21/06F
Trasy kablowe - BAKS
620106
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
0,70
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H21/07F
Trasy kablowe - BAKS
620107
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
0,82
Trasy kablowe - BAKS
30
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H21/08F
Trasy kablowe - BAKS
620108
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
0,94
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H21/09F
Trasy kablowe - BAKS
620109
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
1,06
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H21/1F
Trasy kablowe - BAKS
620111
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
1,17
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H21/2F
Trasy kablowe - BAKS
620122
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
2,34
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H21/3F
Trasy kablowe - BAKS
620132
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
3,51
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H21/6F
Trasy kablowe - BAKS
620160
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
21
Trasy kablowe - BAKS
7,02
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
1,50
Pole przekroju poprzecznego
(cm2)
Oś Y
Środek ciężkości "otwartego"
e1
(m)
Środek ciężkości
e2
(mm)
Moment bezwładności
Iy
(cm4)
0,855
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
Promień bezwładności
iy
(cm)
Oś Z
Moment bezwładności
Iz
(cm4)
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
Promień bezwładności
iz
(cm)
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
