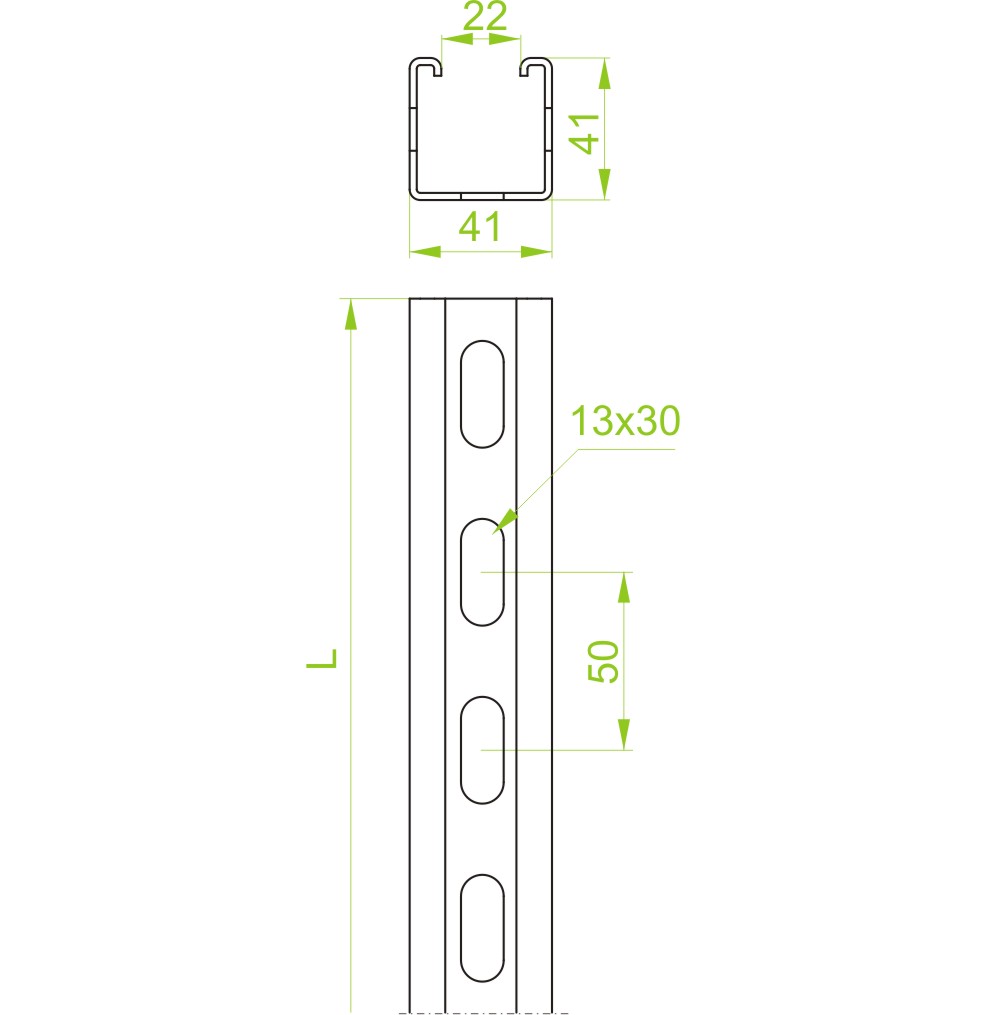

CMP41H41F Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp, jako fragment konstrukcji
i element konstrukcyjny do mocowania drabinek,
koryt i wysięgników: WWT, WPT, WWC, WWCN,
WPL, WTL, WW, WWS/WWSO, WWD,
WMC/WMCO, WMCN.


Materiał

Stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
Na zamówienie:
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga! Do montażu ceownika z łącznikiem należy użyć śrub
SGKM10x20 lub SGM10x25.

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.)
CMP41H41/02F
Trasy kablowe - BAKS
621102
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
0,26
Trasy kablowe - BAKS
30
Dodaj
CMP41H41/03F
Trasy kablowe - BAKS
621103
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
0,40
Trasy kablowe - BAKS
30
Dodaj
CMP41H41/04F
Trasy kablowe - BAKS
621104
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
0,53
Trasy kablowe - BAKS
30
Dodaj
CMP41H41/05F
Trasy kablowe - BAKS
621105
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
0,66
Trasy kablowe - BAKS
30
Dodaj
CMP41H41/06F
Trasy kablowe - BAKS
621106
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
0,80
Trasy kablowe - BAKS
30
Dodaj
CMP41H41/07F
Trasy kablowe - BAKS
621107
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
0,92
Trasy kablowe - BAKS
30
Dodaj
CMP41H41/08F
Trasy kablowe - BAKS
621108
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
1,06
Trasy kablowe - BAKS
30
Dodaj
CMP41H41/09F
Trasy kablowe - BAKS
621109
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
1,19
Trasy kablowe - BAKS
30
Dodaj
CMP41H41/1F
Trasy kablowe - BAKS
621110
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
1,32
Trasy kablowe - BAKS
8
Dodaj
CMP41H41/2F
Trasy kablowe - BAKS
621122
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
2,64
Trasy kablowe - BAKS
8
Dodaj
CMP41H41/3F
Trasy kablowe - BAKS
621132
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,96
Trasy kablowe - BAKS
8
Dodaj
CMP41H41/6F
Trasy kablowe - BAKS
621162
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
7,92
Trasy kablowe - BAKS
8
Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
1,50
Pole przekroju poprzecznego
(cm2)
Oś Y
Środek ciężkości "otwartego"
e1
(m)
Środek ciężkości
e2
(mm)
Moment bezwładności
Iy
(cm4)
4,441
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
Promień bezwładności
iy
(cm)
Oś Z
Moment bezwładności
Iz
(cm4)
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
Promień bezwładności
iz
(cm)
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
