CMPC41H42 Ceownik montażowy podwójny

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Jako element konstrukcyjny do mocowania
drabinek i korytek kablowych i mocowania
wysięgników z płynną regulacją wysokości
zamocowania: WW, WWS/WWSO, WWC, WWCN,
WMC/WMCO, WMCN, WPL, WWD, WPT, WTL,
WWT.

Materiał

Stal ocynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
E- stal kwasoodporna, odcinki do 3 mb
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga! Możliwość zamówienia dowolnych odcinków do 6 m.
Standardowy rozstaw nitowania 200 mm.
Do ceowników pasują podstawy: PSCN, PSDN, i PSDDN

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

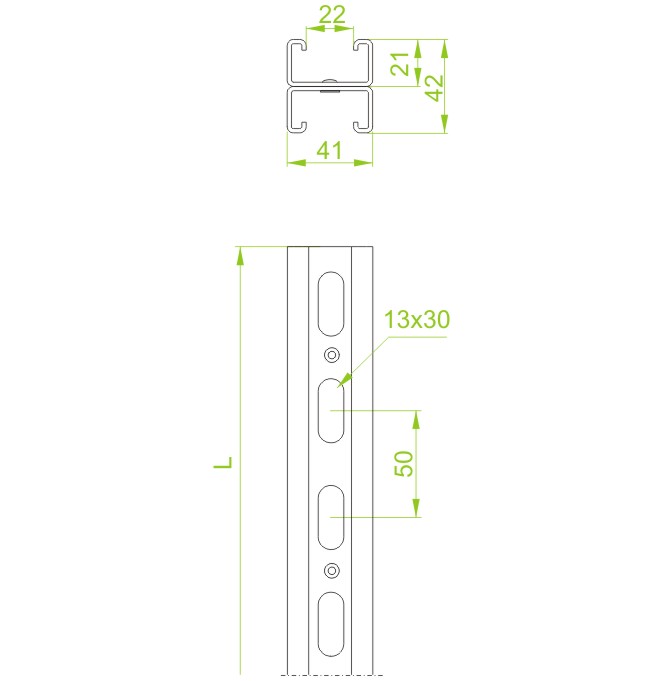

Symbol Numer katalogowy Długość L (mm) Szerokość a (mm) Wysokość H (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMPC41H42/3
Trasy kablowe - BAKS
645530
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
42
Trasy kablowe - BAKS
9,36
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMPC41H42/6
Trasy kablowe - BAKS
645560
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
42
Trasy kablowe - BAKS
18,72
Trasy kablowe - BAKS
4
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
2
Pole przekroju poprzecznego
(cm2)
4,24
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,02
Środek ciężkości
e2
(mm)
21,00
Moment bezwładności
Iy
(cm4)
6,592
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
3,139
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
3,139
Promień bezwładności
iy
(cm)
12,50
Oś Z
Moment bezwładności
Iz
(cm4)
11,324
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
5,524
Promień bezwładności
iz
(cm)
16,30
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
