CMSC41H21 Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do prowadzenia przewodów kablowych
z wykorzystaniem uchwytów kablowych UK...
i UKZ..., a także do do podwieszania lamp i jako
element konstrukcyjny do podwieszania korytek
i drabinek kablowych

Materiał

Stal ocynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
E- stal kwasoodporna, odcinki do 3 mb,
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Zalety:
- powiększona szczelina w otwartej części ceownika ułatwia montaż
uchwytów UK... i UKZ....
- łatwy montaż kabli na ścianie i suficie
- łatwe omijanie przeszkód na ścianie i suficie przy prowadzeniu
trasy kablowej

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D

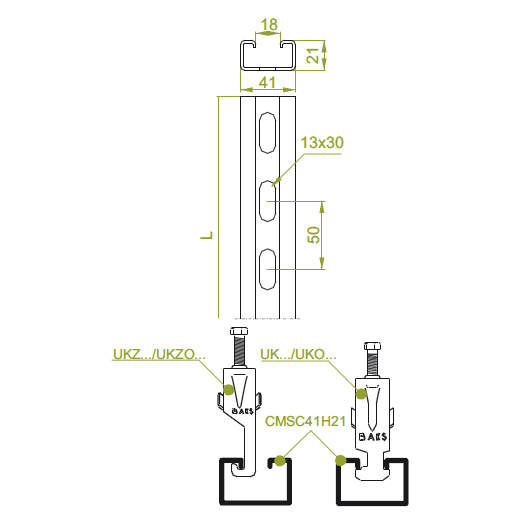

CMSC41H21/02
Trasy kablowe - BAKS
646202
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
0,31
Trasy kablowe - BAKS
50
Plik *.std Dodaj
CMSC41H21/03
Trasy kablowe - BAKS
646203
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
0,47
Trasy kablowe - BAKS
50
Plik *.std Dodaj
CMSC41H21/04
Trasy kablowe - BAKS
646204
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
0,62
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMSC41H21/05
Trasy kablowe - BAKS
646205
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
0,78
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMSC41H21/06
Trasy kablowe - BAKS
646206
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
0,94
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMSC41H21/07
Trasy kablowe - BAKS
646207
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
1,09
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMSC41H21/08
Trasy kablowe - BAKS
646208
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
1,24
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMSC41H21/09
Trasy kablowe - BAKS
646209
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMSC41H21/1
Trasy kablowe - BAKS
646210
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
1,56
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMSC41H21/2
Trasy kablowe - BAKS
646220
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
3,12
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMSC41H21/3
Trasy kablowe - BAKS
646230
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
4,68
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMSC41H21/6
Trasy kablowe - BAKS
646260
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
9,36
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
2
Pole przekroju poprzecznego
(cm2)
1,38
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,01
Środek ciężkości
e2
(mm)
10,80
Moment bezwładności
Iy
(cm4)
0,855
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
0,838
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
0,792
Promień bezwładności
iy
(cm)
7,90
Oś Z
Moment bezwładności
Iz
(cm4)
3,807
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
1,857
Promień bezwładności
iz
(cm)
16,60
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
Przykłady
Trasy kablowe - BAKS Trasy kablowe - BAKS
