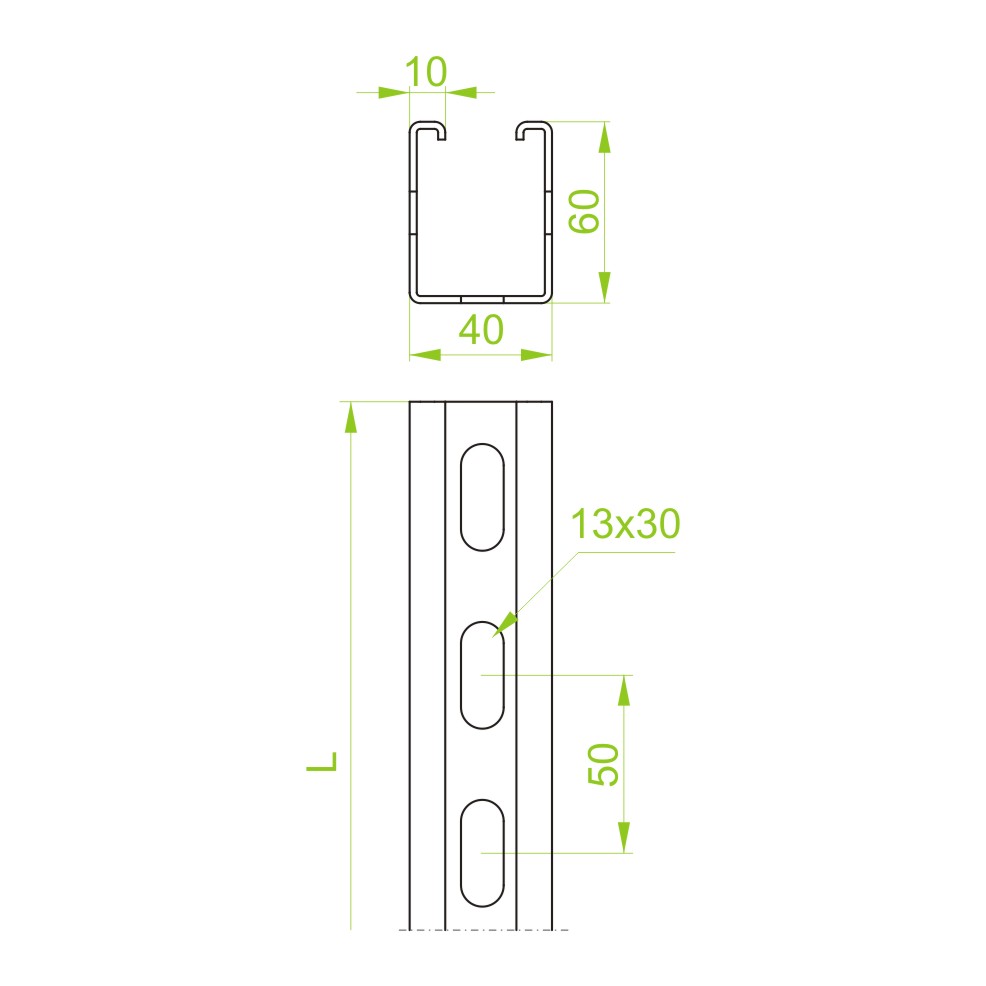

CMT40H60 Ceownik montażowy

Informacje

Do podwieszania lamp, jako fragment

konstrukcji i element konstrukcyjny

do mocowania drabinek, koryt i wysięgników:

„WWT”, „WPT”, „WWC”, „WWCN”, „WPL”,

„WTL”, „WW”, „WWS/WWSO”, „WWD”, „WMC/WMCO”,

„WMCN”.




Materiał

Stal cynkowana metodą

Sendzimira PN-EN 10346:2011.

Na zamówienie:

F- Stal cynkowana metodą

zanurzeniową PN-EN ISO 1461:2011

L- lakierowanie proszkowe na dowolny kolor

Dodatkowe informacje

Uwaga!

Możliwość zamówienia dowolnych odcinków do 6 m.

Do montażu ceownika z łącznikiem należy użyć śrub

SGKM10×20 lub SGM10×20

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CMT40H60/3
Trasy kablowe - BAKS
616633
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
10,75
Trasy kablowe - BAKS
4
Plik *.std Dodaj
CMT40H60/6
Trasy kablowe - BAKS
616663
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
21,50
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
3
Pole przekroju poprzecznego
(cm2)
3,99
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,03
Środek ciężkości
e2
(mm)
30,30
Moment bezwładności
Iy
(cm4)
19,73
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
6,643
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
6,511
Promień bezwładności
iy
(cm)
22,20
Oś Z
Moment bezwładności
Iz
(cm4)
11,369
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
5,685
Promień bezwładności
iz
(cm)
16,90
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
