CMT41H41 Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp, jako fragment konstrukcji
i element konstrukcyjny do mocowania drabinek,
koryt i wysięgników: WWT, WPT, WWC, WWCN,
WPL, WTL, WW, WWS/WWSO, WWD,
WMC/WMCO, WMCN.

Materiał

Stal ocynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga! Do montażu ceownika z łącznikiem należy użyć śrub
SGKM10x20 lub SGM10x25.

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

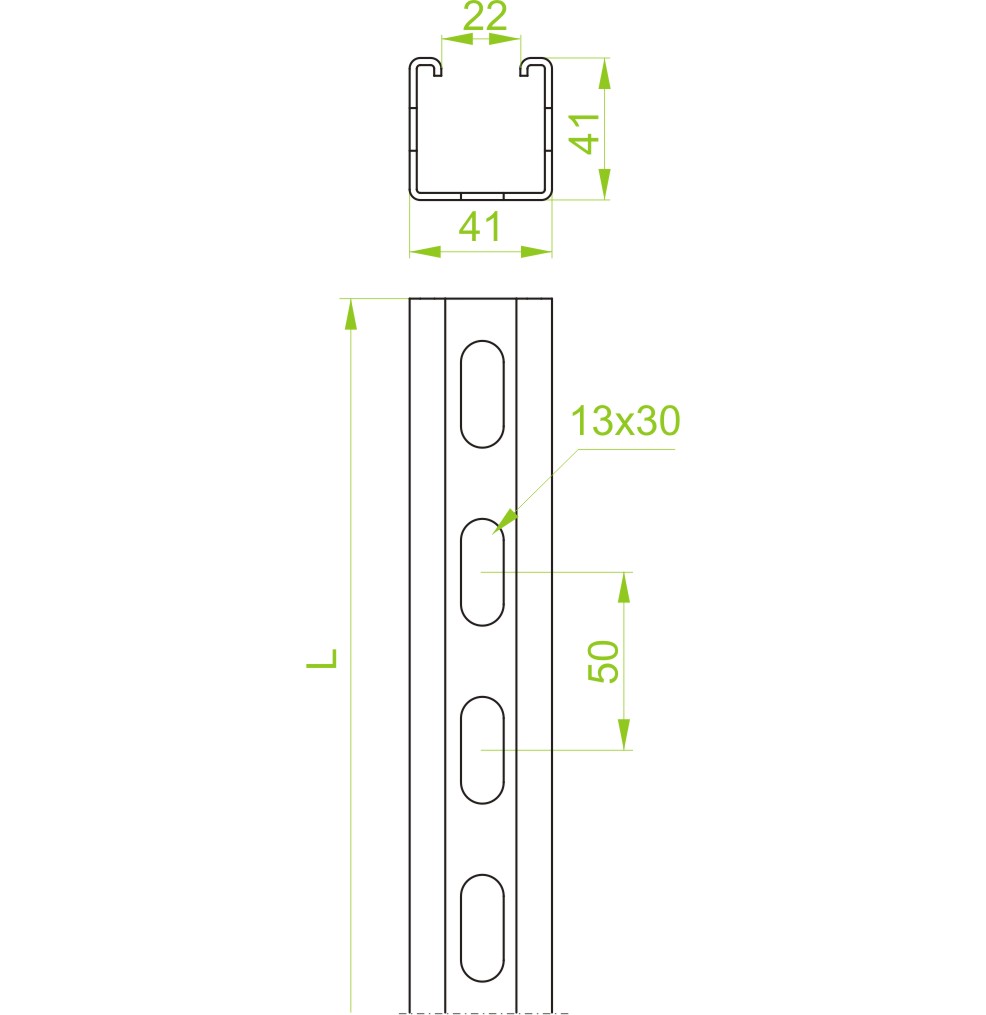

Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CMT41H41/3
Trasy kablowe - BAKS
644430
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
7,92
Trasy kablowe - BAKS
4
Plik *.std Dodaj
CMT41H41/6
Trasy kablowe - BAKS
644460
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
15,84
Trasy kablowe - BAKS
4
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
3
Pole przekroju poprzecznego
(cm2)
2,91
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,02
Środek ciężkości
e2
(mm)
20,00
Moment bezwładności
Iy
(cm4)
7,353
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
3,677
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
3,677
Promień bezwładności
iy
(cm)
15,90
Oś Z
Moment bezwładności
Iz
(cm4)
8,014
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
3,909
Promień bezwładności
iz
(cm)
16,60
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
