CMT50H100 Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp, jako fragment konstrukcji
i element konstrukcyjny do mocowania drabinek,
koryt i wysięgników: WWT, WPT, WWC, WWCN,
WPL, WTL, WW, WWS/WWSO, WMC/WMCO, WMCN.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
dla ceownika CMC50H50... usługa w standardzie, dla pozostałych na zamówienie powyżej 300 m
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga!

Szerokość ceowników wykonanych z blachy 3 mm wynosi 40,5 mm. Na duże zamówienie, możliwość wykonania odcinków do 6 m oraz ceownika z blachy o grubości 2,5 mm. Do montażu ceownika z łącznikiem należy użyć śrub SGKM10×20 lub SGM10×20

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

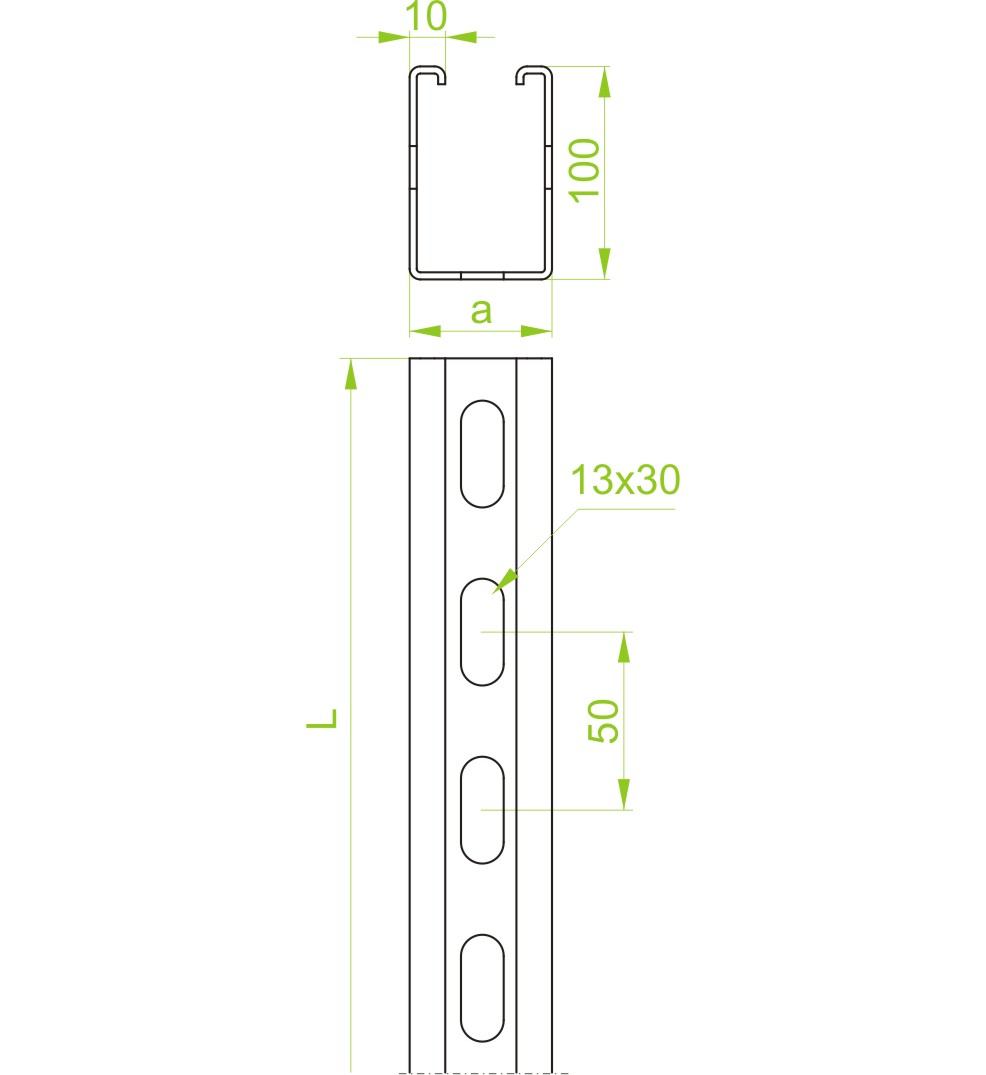

Symbol Numer katalogowy Długość L (mm) Szerokość a (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
50 mm
Trasy kablowe - BAKS
mm
CMT50H100/3
Trasy kablowe - BAKS
610336
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
15,92
Trasy kablowe - BAKS
1
Plik *.std Dodaj
CMT50H100/6
Trasy kablowe - BAKS
610366
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
35,84
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
3
Pole przekroju poprzecznego
(cm2)
6,50
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,05
Środek ciężkości
e2
(mm)
53,40
Moment bezwładności
Iy
(cm4)
78,736
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
16,896
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
14,745
Promień bezwładności
iy
(cm)
34,80
Oś Z
Moment bezwładności
Iz
(cm4)
31,806
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
12,722
Promień bezwładności
iz
(cm)
22,10
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
