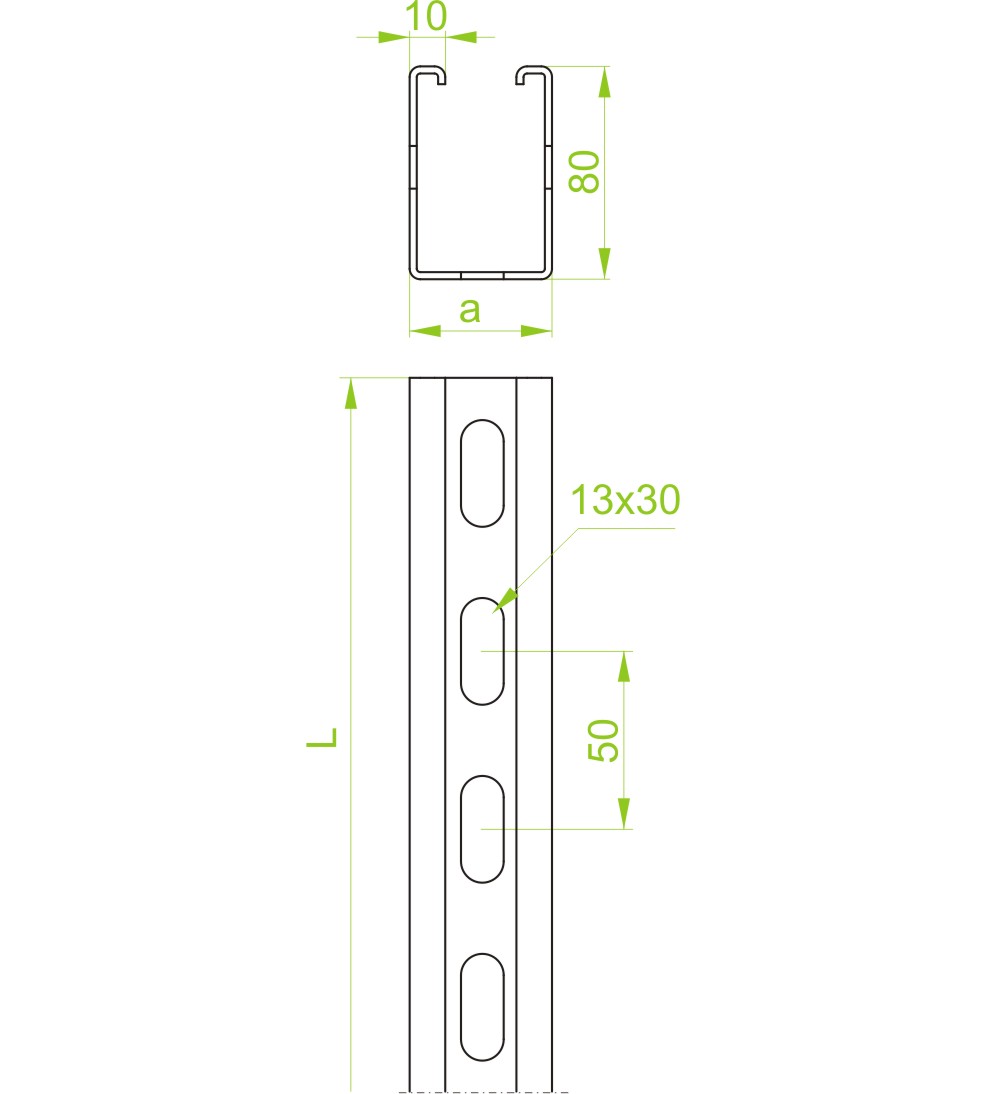

CMT80H80 Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp, jako fragment konstrukcji
i element konstrukcyjny do mocowania drabinek,
koryt i wysięgników: WWT, WPT, WWC,
WWCN, WPL, WTL, WW, WWS/WWSO, WWD,
WMC/WMCO, WMCN.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011, dla zamówień powyżej 300 m
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga! Możliwość zamówienia dowolnych odcinków do 6 m.
Do montażu ceownika z łącznikiem należy użyć śrub SGKM10x20
lub SGM10x20

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CMT80H80/3
Trasy kablowe - BAKS
640831
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
17,20
Trasy kablowe - BAKS
1
Plik *.std Dodaj
CMT80H80/6
Trasy kablowe - BAKS
640861
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
34,40
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
3
Pole przekroju poprzecznego
(cm2)
6,51
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,03
Środek ciężkości
e2
(mm)
46,60
Moment bezwładności
Iy
(cm4)
58,978
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
17,658
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
12,656
Promień bezwładności
iy
(cm)
30,10
Oś Z
Moment bezwładności
Iz
(cm4)
76,01
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
19,003
Promień bezwładności
iz
(cm)
34,20
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
