Informacje

Do podwieszania lamp i jako element konstrukcyjny do mocowania drabinek i korytek kablowych. Jako element wsporczy dla wysięgników: „WW”, „WWS/WWSO”, „WS”, „WSZ”, „WZS”, „WWC”, „WMC/WMCO”, „WPL”, „WPT”, „WMCN”, „WWCN”.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
E- stal kwasoodporna, odcinki do 3 mb.
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga!

Na duże zamówienie, możliwość wykonania dowolnych odcinków do 3 m. Do montażu ceownika z łącznikiem należy użyć śrub SGKM10×20 lub SGM10×20

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

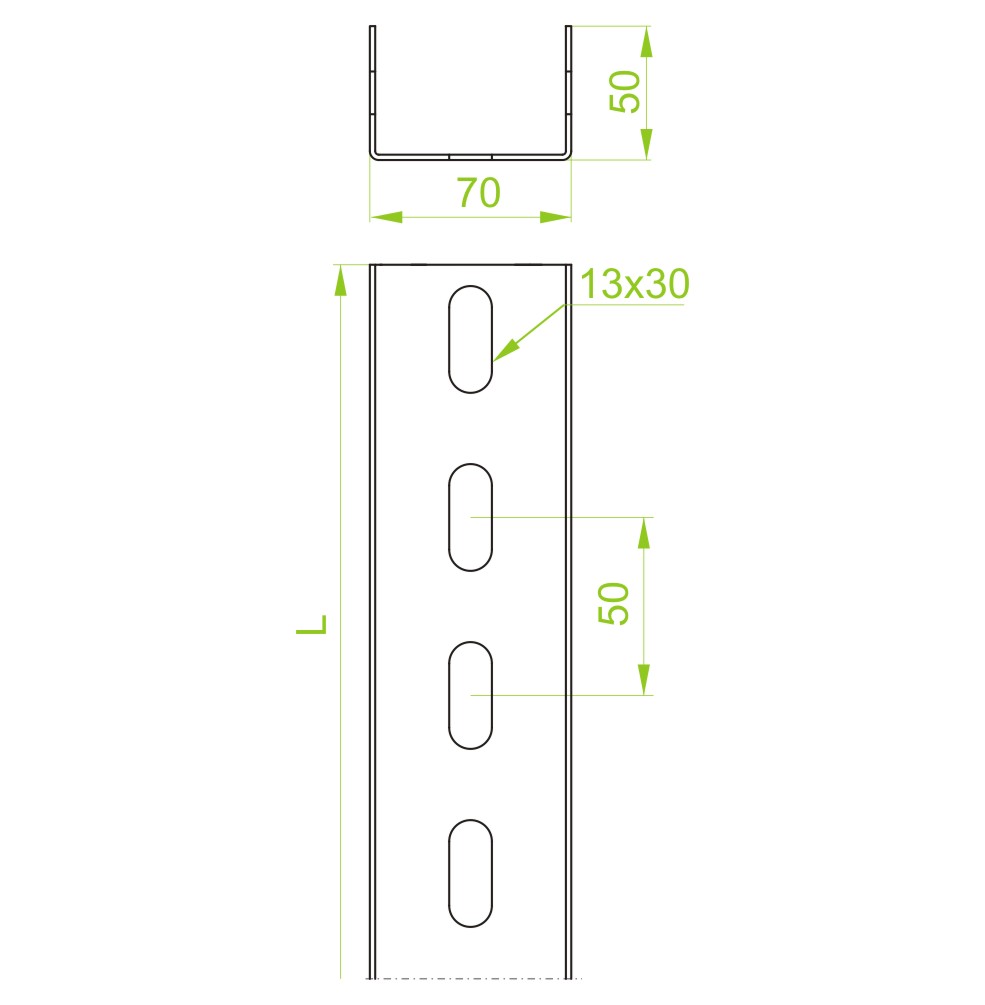

Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CT70H50/3
Trasy kablowe - BAKS
616361
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
8,55
Trasy kablowe - BAKS
2
Plik *.std Dodaj
CT70H50/6
Trasy kablowe - BAKS
616360
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
17,10
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
3
Pole przekroju poprzecznego
(cm2)
3,63
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,02
Środek ciężkości
e2
(mm)
34,00
Moment bezwładności
Iy
(cm4)
10,891
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
6,807
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
3,203
Promień bezwładności
iy
(cm)
17,30
Oś Z
Moment bezwładności
Iz
(cm4)
30,056
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
8,587
Promień bezwładności
iz
(cm)
28,80
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
