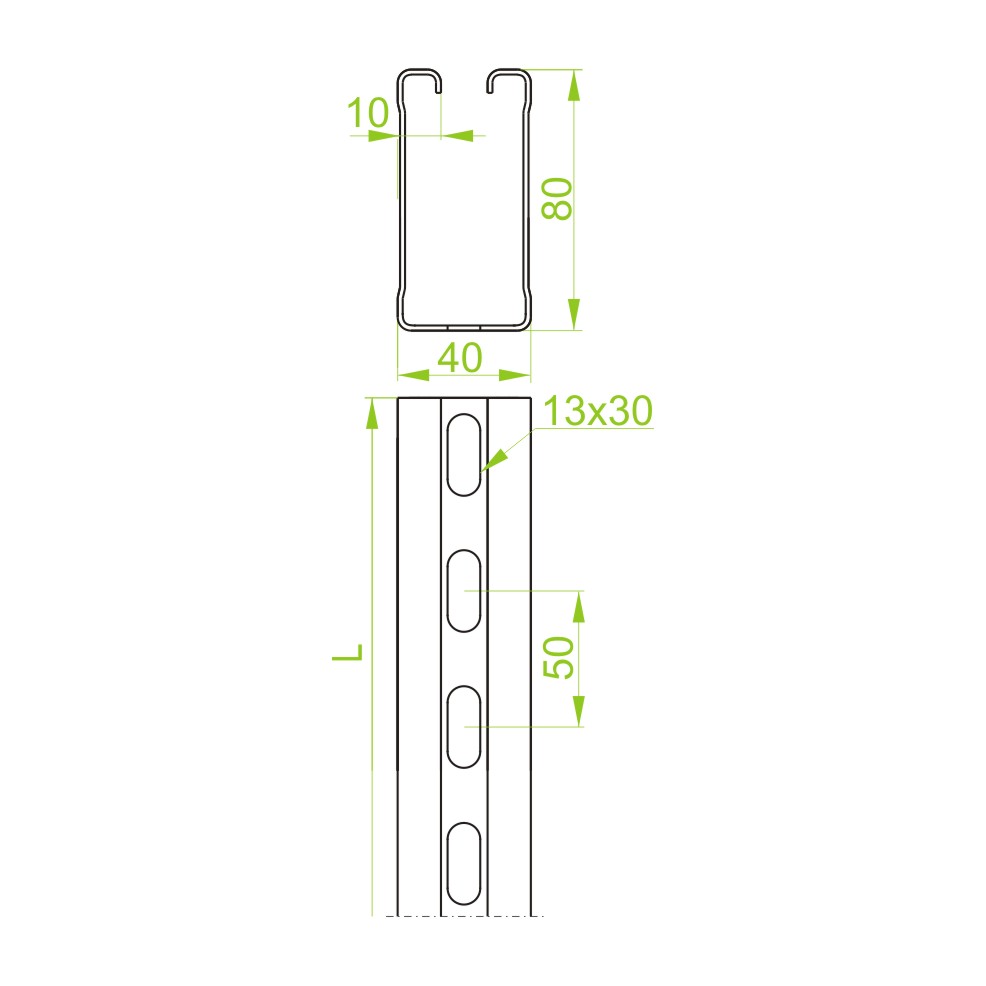

CTMT40H80 Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp, jako fragment konstrukcji
i element konstrukcyjny do mocowania drabinek,
koryt i wysięgników.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011, dla zamówień powyżej 300 m
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga!

Przy dużych zamówieniach możliwość wykonania ceownika
z blachy o grubości 1,5; 2,5 mm. Do montażu ceownika z łącznikiem
należy użyć śrub SGKM10x20 lub SGM10x20

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CTMT40H80/6
Trasy kablowe - BAKS
640560
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
31,10
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
3
Pole przekroju poprzecznego
(cm2)
3,61
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,04
Środek ciężkości
e2
(mm)
39,70
Moment bezwładności
Iy
(cm4)
30,628
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
7,60
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
7,715
Promień bezwładności
iy
(cm)
29,10
Oś Z
Moment bezwładności
Iz
(cm4)
10,721
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
5,361
Promień bezwładności
iz
(cm)
17,20
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
