CWC40H22 Ceownik wzmocniony

Informacje

Do podwieszania lamp i jako element konstrukcyjny
do mocowania drabinek i korytek kablowych. Jako
element wsporczy dla wysięgników: WW,
WWS/WWSO, WS, WSZ, WZS, WWC, WWCN,
WMC/WMCO, WMCN, WPL, WWD, WPT.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011,dla zamówień
powyżej 300 m
E- stal kwasoodporna, odcinki do 3 mb,
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga!

Do montażu ceownika z łącznikiem należy użyć śrub SGKM10×20 lub SGM10×20

Proponujemy zamiennik CM...41H21 o szerszej gamie długości

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

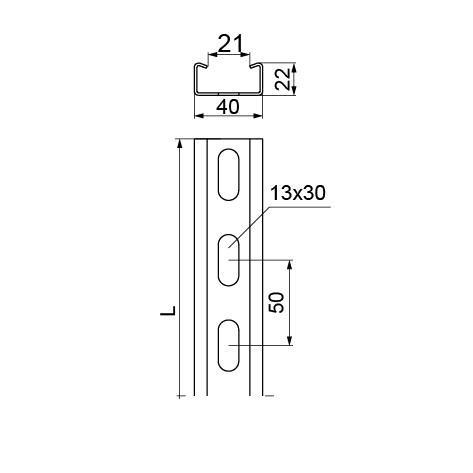

Symbol Numer katalogowy Długość L (mm) Szerokość a (mm) Wysokość H (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
40 mm
Trasy kablowe - BAKS
mm
CWC40H22/2
Trasy kablowe - BAKS
610320
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
40
Trasy kablowe - BAKS
22
Trasy kablowe - BAKS
2,68
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CWC40H22/3
Trasy kablowe - BAKS
610330
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
40
Trasy kablowe - BAKS
22
Trasy kablowe - BAKS
4,02
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Trasy kablowe - BAKS
40 mm
Trasy kablowe - BAKS
mm
CWC40H22/6
Trasy kablowe - BAKS
610360
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
40
Trasy kablowe - BAKS
22
Trasy kablowe - BAKS
8,04
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
2
Pole przekroju poprzecznego
(cm2)
1,53
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,01
Środek ciężkości
e2
(mm)
12,30
Moment bezwładności
Iy
(cm4)
0,92
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
0,949
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
0,748
Promień bezwładności
iy
(cm)
7,80
Oś Z
Moment bezwładności
Iz
(cm4)
4,081
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
2,04
Promień bezwładności
iz
(cm)
16,40
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
