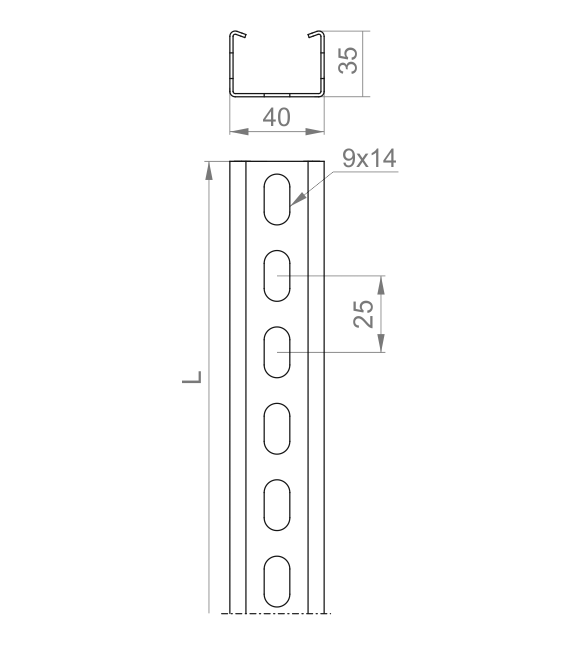

CWC40H35 Ceownik wzmocniony

Informacje

Do podwieszania lamp i jako element konstrukcyjny
do mocowania drabinek i korytek kablowych.
Jako element wsporczy dla wysięgników:
WW , WWS/WWSO, WWD, WWC, WWCN,
WPL, WTL, WPT, WWT, WMC/WMCO, WMCN.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011,dla zamówień
powyżej 300 m
E- stal kwasoodporna, odcinki do 3 mb,
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

* - Produkt dostępny na zamówienie powyżej 100szt.

Uwaga! Na duże zamówienie, możliwość wykonania dowolnych
odcinków do 6 m. Do montażu ceownika z łącznikiem należy użyć
śrub SGKM8x14 lub SGM8x14.

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CWC40H35/2
Trasy kablowe - BAKS
610620
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
3,02
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CWC40H35/3
Trasy kablowe - BAKS
610630
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
4,53
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CWC40H35/6*
Trasy kablowe - BAKS
610660
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
9,06
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
2
Pole przekroju poprzecznego
(cm2)
1,76
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,01
Środek ciężkości
e2
(mm)
20,40
Moment bezwładności
Iy
(cm4)
3,164
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
2,167
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
1,551
Promień bezwładności
iy
(cm)
13,40
Oś Z
Moment bezwładności
Iz
(cm4)
4,684
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
2,342
Promień bezwładności
iz
(cm)
16,30
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
