CWD30H30 Ceownik wzmocniony

Informacje

Do podwieszania lamp i jako element konstrukcyjny
do mocowania drabinek i korytek kablowych. Jako
element wsporczy dla wysięgników: WW,
WWS/WWSO.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011, dla zamówień
powyżej 300 m
E- stal kwasoodporna
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga! Na duże zamówienie, dowolnych odcinków do 6 m.

możliwość wykonania Do montażu ceownika

z łącznikiem należy użyć śrub SGKM8×14 lub SGM8×14

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

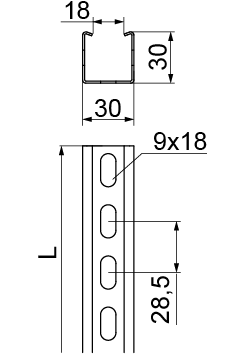

Symbol Numer katalogowy Szerokość a (mm) Wysokość H (mm) Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
30 mm
Trasy kablowe - BAKS
mm
CWD30H30/2
Trasy kablowe - BAKS
613520
Trasy kablowe - BAKS
30
Trasy kablowe - BAKS
30
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
1,64
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CWD30H30/3
Trasy kablowe - BAKS
613530
Trasy kablowe - BAKS
30
Trasy kablowe - BAKS
30
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,46
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
1,20
Pole przekroju poprzecznego
(cm2)
0,84
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,01
Środek ciężkości
e2
(mm)
16,80
Moment bezwładności
Iy
(cm4)
1,189
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
0,901
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
0,708
Promień bezwładności
iy
(cm)
11,90
Oś Z
Moment bezwładności
Iz
(cm4)
1,335
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
0,89
Promień bezwładności
iz
(cm)
12,60
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
